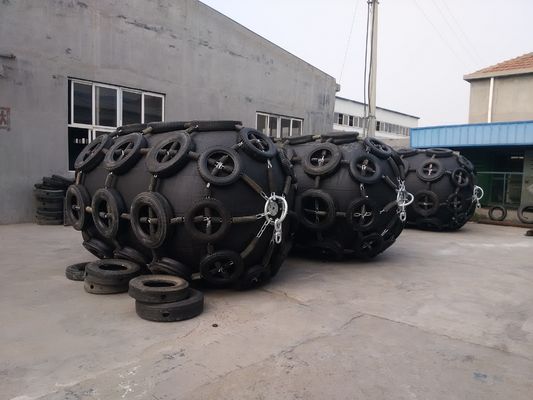

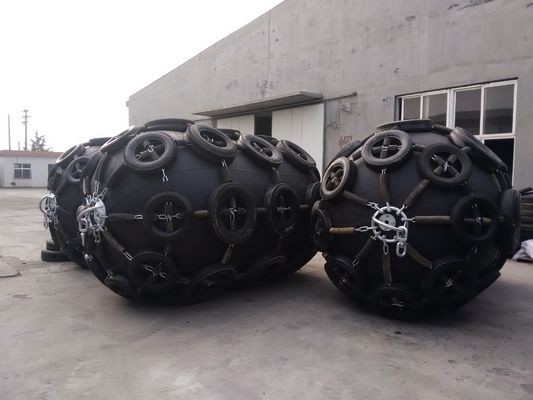

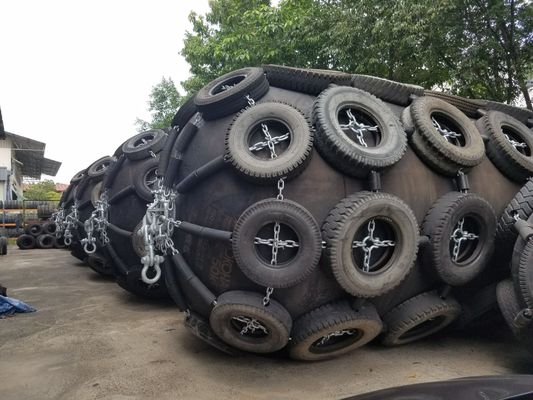

BV لمصدات المطاط الهوائية مع حماية الإطارات لشحن 50KPa أو 80Kpa









1.مقدمة مطاطية تعمل بالهواء المضغوط



تقدم تكنولوجيا السفن وتطورها ، ويجب أن تتعامل باستمرار مع ناقلات النفط الأكبر حجمًا بشكل تدريجي مثل ناقلات النفط العملاقة وناقلات الغاز الكبيرة وناقلات البضائع السائبة والهياكل العائمة.



تُستخدم المصدات الهوائية العائمة في جميع أنحاء العالم لعمليات النقل من سفينة إلى سفينة (STS) والمحطات ولجميع أنواع السفن.



منذ إنشائها حتى اليوم ، تم توفير أكثر من 10000 رفرف في جميع أنحاء العالم لعمليات الشحن من سفينة إلى سفينة ومن سفينة إلى رصيف تخدم عملائنا الكرام ، وتلعب هذه المصدات دورًا مهمًا في التشغيل الآمن لرسو السفن والرسو.



2.مقدمة مطاطية تعمل بالهواء المضغوط



♦ التعريف:

يستخدم الحاجز المطاطي الهوائي الهواء المضغوط كوسيط عازل ، مما يجعل للسفينة تأثير مضاد للتصادم بشكل أفضل عندما تكون بالقرب من السفينة أو الرصيف.

♦ السمة:

● مقاومة التآكل الخارجية

● تحمل الضغط

● مقاومة الشيخوخة

● عمر خدمة طويل

● ضيق الهواء الجيد

● سهولة التخزين

● عدم تشوه

● التثبيت البسيط

♦ وظائف وتطبيقات

● مثبتة على رصيف الميناء والرسو للرسو

● مثبتة على ظهر السفينة للرسو

● غرفة تعويم

● لنقل البضائع

● ختم الأنابيب



3.مقدمة مطاطية تعمل بالهواء المضغوط



الغرض الأساسي من الحاجز هو تحمل قوة تأثير السفينة عند رسو السفينة ، وترك الرصيف والأشكال الأخرى (مثل عندما تكون السفينة مرتبطة بالسحب) ، وتنقلها إلى هيكل بدن منطقة أكبر.المصدات الخشبية لها تأثير التخزين المؤقت.على الرغم من أن المصدات الفولاذية لها تأثير ضعيف للتخزين المؤقت ، إلا أنها تتمتع بقوة أفضل ويمكن تضمينها في قسم عارضة الهيكل (يجب ضمان قوة اللحام).خاصة بالنسبة للصنادل ذات السطح المفتوح الكبير ، يمكنها تعويض السطح. إن الافتقار إلى مساحة المقطع العرضي الفعالة يؤدي إلى القوة الطولية.لا يمكن استخدام المواد الفولاذية في مصدات صنادل النفط وناقلات النفط الصغيرة.
عادة ما لا تحتوي السفن البحرية الكبيرة على مصدات.القوارب النهرية ، وقوارب العمل ، والمصدات الدائمة ذات المسار المزدوج ، أحدها يقع في السطح العلوي ، والآخر أعلى قليلاً من خط الماء المصمم



4.مقدمة مطاطية تعمل بالهواء المضغوط



الحاجز المطاطي الهوائي هو نوع واحد من معدات إرساء السفن والتوسيد والحماية ، والتي تستخدم الهواء المضغوط كوسيط عازل لمنع الاصطدام عندما تكون السفينة راسية.الحاجز المطاطي الهوائي أكثر اقتصادا ودائمًا من الحاجز المطاطي العادي ، لذلك فهو أكثر شيوعًا واستخدامًا على نطاق واسع.

Pneumatic Rubber Fender هو جهاز رائد مضاد للتصادم للتطبيقات البحرية في العالم اليوم وأصبح فكرة وسيلة لحماية السفن تستخدم على نطاق واسع بواسطة الناقلات الكبيرة وسفن غاز البترول المسال ومنصات المحيط والأرصفة الكبيرة والموانئ والأرصفة.



5.مقدمة مطاطية تعمل بالهواء المضغوط



1 مطاط خارجي

تحمي طبقات المطاط الخارجية التي تغطي الجزء الخارجي من الحاجز طبقات الحبل والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.هذا المركب لديه قوة شد وتمزق كافية لتحمل أي ظروف الطقس والاستخدام الصعب.اللون القياسي أسود ، لكن الألوان الأخرى متوفرة عند الطلب.



2 مطاط داخلي

بطانة من الغشاء المطاطي تسد الهواء المضغوط داخل الرفارف.





3 طبقات من أسلاك الإطارات الاصطناعية للتقوية

طبقات التعزيز ، المصنوعة من سلك إطار اصطناعي شائع الاستخدام في الإطارات ، مرتبة بزوايا مثالية لتحمل الضغط الداخلي ولتوزيع الضغط بالتساوي مما يوفر تقوية قوية وفعالة.



4 حلقة الديكور

يتم وضع حلقة فولاذية في أحد طرفي الحاجز (أو كلاهما) وتحمل نهاية طبقات الحبل.



5 شفة

شفة فولاذية مثبتة على الحاجز ، والتي يمكن تكييف صمام الهواء أو صمام الأمان معها.



6 صمام أمان

تزود الرفارف التي يبلغ قطرها 2500 مم وأكبر بصمام أمان لتحرير الضغط الداخلي الزائد عندما يتم ضغط الرفارف بشكل زائد عن طريق الخطأ.يمكن تجهيز الحاجز الذي يقل قطره عن 2500 مم بصمام أمان إذا لزم الأمر.



7 ملحقات معدنية

جميع الملحقات المعدنية ذات الصلة من المصدات الهوائية ، بما في ذلك الأغلال ، وحلقات السحب ، والدوران ، وشبكة السلسلة ، مصنوعة من الفولاذ المقاوم للصدأ ، وهو مقاوم لتآكل مياه البحر.















حجم الحاجز المطاطي الهوائي ومتطلبات الأداء



1.درابزين المطاط الهوائية المعلمة

حمولة السفينة (T)	حجم التوصية D × L (م)	نوع السفينة
50	0.5 * 1.0	سفينة صيد
100	0.7 * 1.5 ~ 1.0 * 1.5	سفينة صيد
200	1.0 * 1.5 ~ 1.2 * 2.0	سفينة صيد وسفينة قطر
300-500	1.2 * 2.0 ~ 1.5 * 2.5	سفينة صيد وسفينة قطر
1000	1.5 * 2.5 ~ 1.5 * 3.0	سحب السفينة وسفينة الشحن
3000	2.0 * 3.0 ~ 2.0 * 3.5	سفينة شحن ، سفينة صيد المحيط
10000	2.0 * 3.5 ~ 2.5 * 4.0	سفينة شحن









2.درابزين المطاط الهوائية المعلمة



متطلبات أداء وحجم الحاجز الهوائي
الحجم الاسمي القطر × الطول مم	الضغط الداخلي الأولي كيلو باسكال	امتصاص مضمون للطاقة (GEA)	قوة رد الفعل عند انحراف GEA (R)	ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P)
		أدنى قيمة عند الانحراف 60 ± 5٪ كيلوجول	التسامح ± 10٪ كيلو نيوتن	قيمة مرجعية كيلو باسكال
500 × 1000	50	6	64	132
600 × 1000	50	8	74	126
700 × 1500	50	17	137	135
1000 × 1500	50	32	182	122
1000 × 2000	50	45	257	132
1200 × 2000	50	63	297	126
١٣٥٠ × ٢٥٠٠	50	102	427	130
1500 × 3000	50	153	579	132
1700 × 3000	50	191	639	128
2000 × 3500	50	308	875	128
2500 × 4000	50	663	1381	137
2500 × 5500	50	943	2019	148









درابزين مطاطي هوائي الاستخدام العملي





* ناقلة نفط خام كبيرة ، ناقلة نفط خام كبيرة

* سفينة الحاويات

* منصة المهام البحرية

* حوض بناء سفن كبير ورصيف

* سفينة كبيرة وسفينة سياحية

* رصيف ميناء الجيش

* جسر جسر كبير

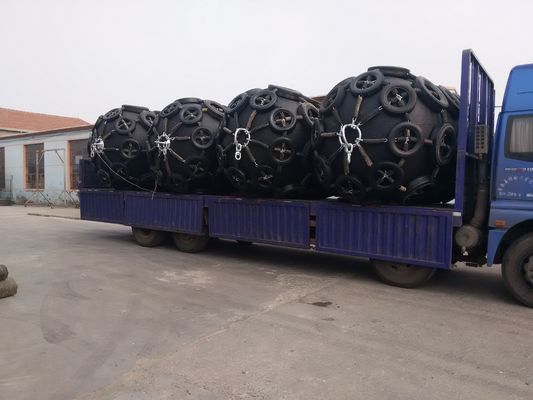

درابزين المطاط الهوائية التعبئة والتسليم





* تتم جميع طرق التعبئة وطريقة الشحن للمصدات المطاطية الهوائية وفقًا لمتطلبات csutomer.



شركتنا



تشينغداو هينجر مستلزمات الشحن المحدودة تقع في مدينة تشينغداو الساحلية الجميلة.تشينغداو هينجر مستلزمات الشحن المحدودة هي شركة عالية

مؤسسة تقنية متكاملة مع التصنيع والبحث والابتكار والخدمات الفنية المتخصصة في تصنيع المنتجات البحرية ، مثل

مثل مصدات مطاطية هوائية ، مصدات مملوءة بالرغوة ، وسائد هوائية مطاطية بحرية ، علامة ملاحية ، عوامات بحرية.نحن ملتزمون بضمان

الإرساء الآمن للسفن والمساهمة في تطوير النقل البحري.

معرضنا





خدمة ما بعد البيع



الجودة هي حجر الزاوية ، الخدمة هي الروح.

نواصل تزويد عملائنا بمصدات مطاطية هوائية ذات جودة مستقرة وموثوقة مع نظام شامل للدعم الفني وخدمة ما بعد البيع الدقيقة والمدروسة لكسب ثقة العملاء ورضاهم.



تقدم شركة Qingdao Henger Shipping Supplies Co. ، Ltd الخدمات التالية لجميع العملاء.

1. 24 ساعة من الاستشارات والدعم الفني الفوري عبر الإنترنت.

2. فترة ضمان لمدة 24 شهرًا (بدون أي ضرر اصطناعي) وخدمة إصلاح مجانية خلال فترة الضمان.

3. خدمة إصلاح مدى الحياة.





التعليمات



س: ما هي مادة منتجات الحاجز الهوائي؟
ج: المواد الخام الرئيسية هي المطاط الطبيعي ، ونسيج الحبل الصناعي ، والأجهزة المخصصة ، إلخ.

س: هل أنت مصنع أو شركة تجارية؟
ج: نحن مصنع تصنيع ، يقع في منطقة Jimo ، مدينة تشينغداو ، على بعد ساعة واحدة بالسيارة من ميناء تشينغداو و 40 دقيقة بالسيارة إلى مطار تشينغداو ، وهو أمر مناسب في مجال النقل والإمداد.

س: هل خدمة OEM متوفرة؟
ج: نعم

س: ما هو وقت التسليم وشروط الدفع؟
ج: يعتمد وقت التسليم على نموذج المنتج وكمية الطلب.عادة ما يكون حوالي 7-15 يوم عمل.

يمكن الدفع عن طريق T / T ، L / C ، ويسترن يونيون ، باي بال ، إلخ.
