مواد:	المطاط الطبيعي	تخصيص:	ضياء 0.4 م -4.5 م ، لتر 0.8 م -10 م / حسب الطلب
اسم المنتج:	حاجز مطاطي هوائي	التعبئة:	عارية / البليت
اللون:	أسود / أزرق / حسب المتطلبات	ضغط العمل:	50 كيلو باسكال / 80 كيلو باسكال
مكملات:	غمد الإطارات / قطب / تكبل / سلسلة	التصميم باستخدام الحياة:	10 سنوات
تسليط الضوء:	Ccs Yokohama Dock Rubber , 50kpa Yokohama Dock Rubber , Ccs هوائي بحري درابزين

حجم الحاجز الهوائي ومتطلبات الأداء
الحجم الاسمي القطر × الطول مم	الضغط الداخلي الأولي كيلو باسكال	امتصاص مضمون للطاقة (GEA)	قوة رد الفعل عند انحراف GEA (R)	ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P)
الحجم الاسمي القطر × الطول مم	الضغط الداخلي الأولي كيلو باسكال	أدنى قيمة عند الانحراف 60 ± 5٪ كج	التسامح ± 10٪ كيلو نيوتن	قيمة مرجعية كيلو باسكال
500 × 1000	50	6	64	132
600 × 1000	50	8	74	126
700 × 1500	50	17	137	135
1000 × 1500	50	32	182	122
1000 × 2000	50	45	257	132
1200 × 2000	50	63	297	126
1350 × 2500	50	102	427	130
1500 × 3000	50	153	579	132
1700 × 3000	50	191	639	128
2000 × 3500	50	308	875	128
2500 × 4000	50	663	1381	137
2500 × 5500	50	943	2019	148
3300 × 4500	50	1175	1884	130
3300 × 6500	50	1814	3015	146
3300 × 10600	50	3067	5257	158
4500 × 9000	50	4752	5747	146
4500 × 12000	50	6473	7984	154

حجم الحاجز الهوائي 80 ومتطلبات الأداء
الحجم الاسمي القطر × الطول مم	الضغط الداخلي الأولي كيلو باسكال	امتصاص مضمون للطاقة (GEA)	قوة رد الفعل عند انحراف GEA (R)	ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P)
الحجم الاسمي القطر × الطول مم	الضغط الداخلي الأولي كيلو باسكال	أدنى قيمة عند الانحراف 60 ± 5٪ كج	التسامح ± 10٪ كيلو نيوتن	قيمة مرجعية كيلو باسكال
500 × 1000	80	8	85	174
600 × 1000	80	11	98	166
700 × 1500	80	24	180	177
1000 × 1500	80	45	239	160
1000 × 2000	80	63	338	174
1200 × 2000	80	88	390	166
1350 × 2500	80	142	561	170
1500 × 3000	80	214	761	174
1700 × 3000	80	267	840	168
2000 × 3500	80	430	1150	168
2500 × 4000	80	925	1815	180
2500 × 5500	80	1317	2653	195
3300 × 4500	80	1640	2476	171
3300 × 6500	80	2532	3961	191
3300 × 10600	80	4281	6907	208
4500 × 9000	80	6633	7551	192
4500 × 12000	80	9037	10490	202

حمولة السفينة (T)	حجم التوصية D x L (m)	نوع السفينة
50	0.5 × 1.0	سفينة صيد
100	0.7 × 1.5 ~ 1.0 × 1.5	سفينة صيد
200	1.0 × 1.5 ~ 1.2 × 2.0	سفينة صيد وسفينة قطر
300-500	1.2 × 2.0 ~ 1.5 × 2.5	سفينة صيد وسفينة قطر
1000	1.5 × 2.5 ~ 1.5 × 3.0	سحب سفينة ، سفينة شحن
3000	2.0 × 3.0 ~ 2.0 × 3.5	سفينة شحن ، سفينة صيد المحيط
10000	2.0 × 3.5 ~ 2.5 × 4.0	سفينة شحن
للسفن الصغيرة والمتوسطة الحجم

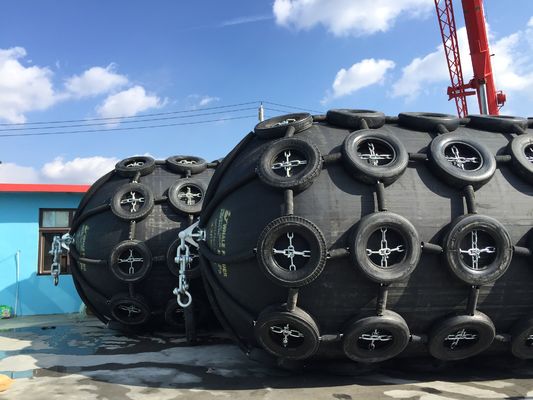

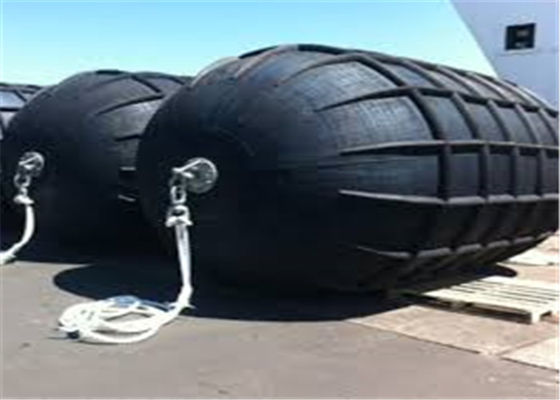

شهادة Ccs Yokohama Dock Rubber Fender درابزين هوائي بحري
