تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | درابزين مطاطي هوائي / مصدات بحرية / مصدات يوكوهاما | العلامة التجارية: | هنجر |
---|---|---|---|
مواد: | المطاط الطبيعي | تخصيص: | DIA 0.5m-4.5m ، L 0.7m-9m / حسب الطلب |
شهادة: | CCS / BV / LR / ISO17357 / DNV / SGS | مدة الصلاحية: | 24 شهرا |
ضغط العمل: | 50 كيلو باسكال / 80 كيلو باسكال | تطبيق: | رصيف ، سفينة ، شحن إلى سفينة |
خدمة الحياة: | 10 سنوات | وقت الإنتاج: | 5-10 أيام |
طريقة الدفع او السداد: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام | مستلزمات: | غمد الإطارات / قطب / تكبل / سلسلة |
التعبئة: | عارية / البليت | اللون: | أسود / أزرق / حسب المتطلبات |
تسليط الضوء: | درابزين مطاطي هوائي من النوع D,درابزين مطاطي هوائي للقوارب,ISO 17357 درابزين مطاطي |

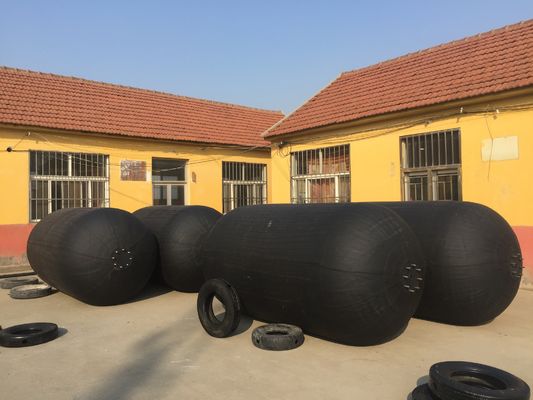

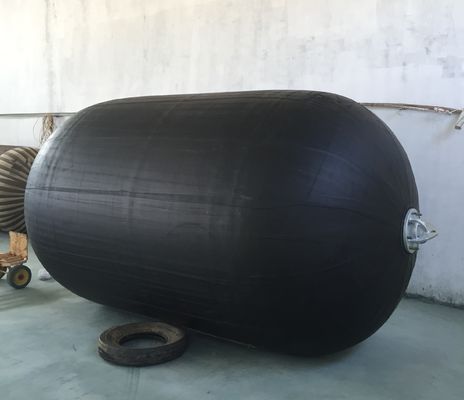

مقدمة من مصدات مطاطية قابلة للنفخ
شركة Qingdao Henger Ship Supplies Co.، Ltd.
1 مطاط خارجي
تحمي طبقات المطاط الخارجية التي تغطي الجزء الخارجي من الحاجز طبقات الحبل والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.هذا المركب لديه قوة شد وتمزق كافية لتحمل أي ظروف الطقس والاستخدام الصعب.اللون القياسي أسود ، لكن الألوان الأخرى متوفرة عند الطلب.
2 مطاط داخلي
بطانة الغشاء المطاطي تسد الهواء المضغوط داخل الرفارف.
3 طبقات من أسلاك الإطارات الاصطناعية للتقوية
طبقات التعزيز ، المصنوعة من سلك إطار اصطناعي شائع الاستخدام في الإطارات ، مرتبة بزوايا مثالية للحفاظ على الضغط الداخلي وتوزيع الضغط بالتساوي مما يوفر تقوية قوية وفعالة.
4 حلقة الديكور
يتم وضع حلقة فولاذية في أحد طرفي الحاجز (أو كلاهما) وتحمل نهاية طبقات الحبل.
5 شفة
شفة فولاذية مثبتة على الحاجز ، والتي يمكن تكييف صمام الهواء أو صمام الأمان معها.
6 صمام أمان
تزود الرفارف التي يبلغ قطرها 2500 مم وأكبر بصمام أمان لتحرير الضغط الداخلي الزائد عند ضغط الرفارف بشكل زائد عن طريق الخطأ.يمكن تجهيز الحاجز الذي يقل قطره عن 2500 مم بصمام أمان إذا لزم الأمر.
7 ملحقات معدنية
جميع الملحقات المعدنية ذات الصلة من المصدات الهوائية ، تشمل الأصفاد ، حلقات السحب ، الدوارات ، شبكة السلسلة ، مصنوعة من الفولاذ المقاوم للصدأ ، وهو مقاوم لتآكل مياه البحر.
الحاجز المطاطي القابل للنفخ (عن طريق الكرة) هو منتج بحري مضاد للتصادم مصنوع من الهواء المضغوط.يستخدم الهواء المضغوط بشكل أساسي كوسيط عازل لامتصاص طاقة الصدمة للسفينة ، مما يجعل السفينة أكثر مرونة ونعومة عند الإرساء ، وذلك لتحقيق تأثير الاصطدام وتجنب الاصطدام.كرة نوع يوكوهاما هي نوع من كرة نوع غمد.عادة ما تستخدم إطارات الطائرات أو الإطارات الهندسية لتغليف الكرة.كلا الطرفين مزودان بأحزمة كتف ، والتي تستخدم على نطاق واسع لعمليات النقل من سفينة إلى سفينة وعمليات رسو السفن.انتظر.الحجم: D0.5m x L1.0m ~ D3.3m x L6.5m.يتم إنتاج المصدات القابلة للنفخ (بالكرة) وفقًا لمعايير الجودة الدولية ISO17357-2002 و GB / T 21482-2002 ، ويتم تصدير منتجاتها إلى جميع أنحاء العالم.
حمولة السفينة (T) | حجم التوصية D x L (m) | نوع السفينة |
50 | 0.5 × 1.0 | سفينة صيد |
100 | 0.7 × 1.5 ~ 1.0 × 1.5 | سفينة صيد |
200 | 1.0 × 1.5 ~ 1.2 × 2.0 | سفينة صيد وسفينة قطر |
300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | سفينة صيد وسفينة قطر |
1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | سحب سفينة ، سفينة شحن |
3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | سفينة شحن ، سفينة صيد المحيط |
10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | سفينة شحن |
للسفن الصغيرة والمتوسطة الحجم |
حمولة السفينة (DWT) |
سرعة الصعود المفترضة (السيدة) |
الطاقة الحركية الفعالة (KN.M) |
حجم الحاجز D * L (م) |
200000 | 0.15 | 1890 | 3.3 × 6.5 |
150000 | 0.15 | 1417 | 3.3 × 6.5 |
100000 | 0.15 | 945 | 3.0 × 5.0 |
85000 | 0.17 | 1031 | 3.0 × 6.0 |
50000 | 0.18 | 680 | 2.5 × 5.5 |
40000 | 0.20 | 672 | 2.5 × 5.5 |
30000 | 0.22 | 609 | 2.5 × 4.0 |
20000 | 0.25 | 525 | 2.5 × 4.0 |
15000 | 0.26 | 425 | 2.5 × 4.0 |
10000 | 0.28 | 329 | 2.0 × 4.0 |
5000 | 0.33 | 228 | 2.0 × 3.5 |
لسفينة حمولة كبيرة |
حجم الحاجز | مقدار الضغط (60٪) |
Noumenon الوزن (كلغ) |
الوزن مع سترة واقية (كلغ) |
||
د (مم) |
إل (مم) |
رد فعل (كن) |
امتصاص الطاقة (KNM) |
||
500 | 1000 | 64 | 6 | 23 | 35 |
600 | 1000 | 74 | 8 | 28 | 40 |
700 | 1000 | 137 | 17 | 58 | 52 |
1000 | 1500 | 182 | 32 | 82 | 100 |
1000 | 2000 | 257 | 45 | 148 | 152 |
1200 | 2000 | 297 | 63 | 167 | 200 |
1350 | 2500 | 427 | 102 | 220 | 298 |
1500 | 2500 | 499 | 134 | 270 | 300 |
1500 | 3000 | 579 | 153 | 318 | 450 |
1700 | 3000 | 639 | 191 | 380 | 482 |
2000 | 3500 | 875 | 308 | 580 | 890 |
2000 | 4000 | 1000 | 352 | 680 | 1000 |
2500 | 4000 | 1381 | 663 | 1064 | 1180 |
2500 | 5500 | 2019 | 1131 | 1268 | 1380 |
3000 | 5000 | 2422 | 1357 | 1980 | 2388 |
3000 | 6000 | 2906 | 1293 | 2400 | 2690 |
3300 | 4500 | 1884 | 1175 | 2380 | 2617 |
3300 | 6500 | 3015 | 1814 | 2980 | 3000 |
|
حمولة السفينة (ت) |
حجم التوصية DXL (م) |
نوع السفينة
|
50 | 0.5 × 1.0 | سفينة صيد |
100 | 0.7 × 1.5 ~ 1.0 × 1.5 | سفينة صيد |
200 | 1.0 × 1.5 ~ 1.2 × 2.0 | سفينة صيد ، سحب سفينة |
300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | سفينة صيد ، سحب سفينة |
1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | سحب السفينة ، سفينة الشحن |
3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | سفينة الشحن ، سفينة المحيط |
10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | سفينة شحن |
حمولة السفينة (DWT) |
سرعة الصعود المفترضة (M / S) | الطاقة الحركية الفعالة (KNM) |
حجم الحاجز D x L (م) |
200000 | 0.15 | 1890 | 3.3 × 6.5 |
150000 | 0.15 | 1417 | 3.3 × 6.5 |
100000 | 0.15 | 945 | 3.0 × 5.0 |
85000 | 0.17 | 1031 | 3.0 × 6.0 |
50000 | 0.18 | 680 | 2.5 × 5.5 |
40000 | 0.20 | 672 | 2.5 × 5.5 |
30000 | 0.22 | 609 | 2.5 × 4.0 |
20000 | 0.25 | 525 | 2.5 × 4.0 |
15000 | 0.26 | 425 | 2.5 × 4.0 |
10000 | 0.28 | 329 | 2.0 × 4.0 |
5000 | 0.33 | 228 | 2.0 × 3.5 |
1. امتصاص مضمون للطاقة
2. سلسلة الإطارات الصافية ونوع الرافعة
3. بنية الجلد السميك
4. حسن الأداء الزاوي
5. ضغط سطحي أقل على الجدار الجانبي للسفن.(تصل القدرة على قبول الضغط السطحي للحاجز إلى 14 طن / م 2).
6. لا يوجد انخفاض في أداء الضغط عند الميل.
7. مناسبة للمناطق ذات المد والجزر الكبيرة أو الصغيرة.
8. مناسبة في الطقس البارد لأن الهواء المضغوط كوسيط التخزين المؤقت.
9. خاصة في رسو السفن الكبيرة الحجم في الأرصفة البحرية والإضاءة.
10. يحافظ على الخلوص الكبير بين البدن والهيكل
مقارنة بين الحاجز المطاطي الهوائي Henger وحاجز المطاط المرن التقليدي:
1. امتصاص طاقة عالي التأثير ، قوة تأثير منخفضة على السفينة
2. تركيب بسيط
3. مرونة جيدة ، لا تشوه تحت تأثير الضغط
4. خفيفة الوزن وعملية واقتصادية
1. السلامة والموثوقية
يتم تصنيع الحاجز المطاطي للقارب من عدة طبقات من حبال الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.تم تجهيز المصدات كبيرة الحجم بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
2. لا تدهور أو تباين في الأداء
تستخدم الحاجز المطاطي للقارب مرونة الهواء الانضغاطية ، وبالتالي لا يوجد تدهور في الأداء بسبب التعب.
3. مزايا الرسو المائل
الحاجز المطاطي للقارب ، لا ينخفض امتصاص الطاقة عند الضغط المائل حتى 15 درجة.
4. نظام التكلفة الأكثر تنافسية
يوفر استخدام المرونة الانضغاطية للهواء ضغطًا سطحيًا موحدًا تمامًا عند التلامس ، مما يجعل الحاجز المطاطي للقارب مثاليًا.الضغط السطحي لحاجز المطاط القارب يساوي ضغط الهواء الداخلي.نظرًا لخصائص الضغط السطحي المنخفض والموحد ، فإن مصدات Henger الهوائية المطاطية تحظى بشعبية في محطات سفن LNG.
5. قوة رد الفعل الناعم لهيكل السفن والمراكب الصغيرة
لا تزيد قوة رد فعل المصدات المطاطية الهوائية من Henger بشكل حاد ، حتى في ظل ظروف الحمل الزائدة.لذلك ، فإن الحاجز المطاطي للقارب يعمل بشكل جيد في مثل هذه الحالات ، ويحمي السفن ومرافق الإرساء.
6. قوات رباط سفلية في ظل ظروف جوية قاسية
لا تصل قوة رد الفعل وانحراف الحاجز المطاطي للقارب بسهولة إلى الحد الأقصى لأن قوة التفاعل تزداد ببطء ويكون الانحراف المسموح به واسعًا.وبالتالي ، فإن مصدات المطاط الهوائية من Henger تحمي السفن ومرافق الإرساء بأمان حتى في ظل الطقس القاسي.
1. ناقلة نفط خام كبيرة ، VLCC
2. سفينة حاويات
3. منصة مهمة بحرية في البحر
4. حوض بناء كبير ورصيف
5. سفينة كبيرة وسفينة سياحية
6. رصيف ميناء الجيش
7. رصيف جسر كبير
تم تصميم الحاجز المطاطي الهوائي من صفائح مطاطية مقواة بالحبال الاصطناعية مع هواء مضغوط بالداخل للحفاظ على الطفو فوق سطح الماء والعمل كممتص للصدمات بين سفينتين أو بين السفن وهيكل الرسو عندما يأتيان جنبًا إلى جنب على الماء.
الحاجز المطاطي الهوائي هو جهاز رائد مضاد للتصادم للتطبيقات البحرية في العالم اليوم.أصبح Pneumatic Fender وسيلة حماية فكرة تستخدم على نطاق واسع بواسطة الناقلات الكبيرة وسفن غاز البترول المسال ومنصات المحيط والأرصفة الكبيرة والموانئ والأرصفة.
مصدات مطاطية تعمل بالهواء المضغوط مناسبة للعديد من التطبيقات بما في ذلك:
1 - الناقلات وناقلات الغاز وسفن البضائع السائبة.
2. العبارات السريعة والسفن المصنوعة من الألمنيوم ؛
3. المنشآت الدائمة المؤقتة.
4. الاستجابة السريعة و fendering الطوارئ.
5. حواجز واقية لإعادة تنظيم السفن مع المرافق الساحلية.
4. تطبيقات المنتج
هناك نوعان نموذجيان للتثبيت: عملية الشحن والسفينة إلى الإرساء.
أ.سفينة لشحن العملية
بشكل عام ، هناك نقطتا اتصال كافية لسفينة الخدمة الخفيفة لشحنها.ولكن يجب استخدام حاجز مطاطي هوائي إضافي واحد أو اثنين كمصد أولي لامتصاص طاقة الرسو لسفينة الخدمة الشاقة للشحن ، والحفاظ على مسافة مناسبة بين سفينتين.وفي الوقت نفسه ، يمكن تعليق اثنين أو أكثر من المصدات الصغيرة الحجم على بدن السفينة كالصراع الثانوي.
ب.عملية رصيف السفينة
غالبًا ما تستخدم المصدات الهوائية للسفينة في الرصيف بسبب أدائها الممتاز.يتم تثبيت المصدات الهوائية برصيف بواسطة سلسلة الشد والأصفاد.وفي الوقت نفسه ، يمكن أن تطفو الحاجز الهوائي على سطح الماء حسب تغير المد.
تلتزم شركة Qingdao Henger Marine Supplies Co. ، Ltd. منذ فترة طويلة بتطوير المنتجات والإنتاج والمبيعات لأكياس الهواء الرفع والتحريك ، والمصدات المطاطية القابلة للنفخ (بالكرة) ، ومصدات البولي يوريثين الصلبة للتصريف العلوي والسفلي للسفن.معدات الاختبار ، ونظام إدارة الجودة الصارم ، واختيار المنتج للمواد عالية الجودة والتكنولوجيا الخاصة المضادة للانفجار ، والمظهر السلس ، ومقاومة التآكل ، ومقاومة الشيخوخة ، وضيق الهواء الجيد ، والقوة العالية ، والعمر التشغيلي الطويل ، والجودة الممتازة ، واجتازت شهادة ISO9001: 2000 شهادة نظام إدارة الجودة الدولية ، وشهادة الجودة من جمعية التصنيف الصينية (CCS) ، وتصديرها إلى المملكة المتحدة وإيطاليا وألمانيا وباكستان وماليزيا وسنغافورة وكوريا الجنوبية ودول ومناطق أخرى ، وتقديم خدمات المنتجات على نطاق واسع البناء الوطني (الحاجز المطاطي ، مناولة الوسادة الهوائية ، مغزل الوسادة الهوائية).
الحاجز المطاطي هو أحد منتجات الحاجز القابل للنفخ وواحد من أكثر منتجات الحاجز تقدمًا في العالم.يستخدم الهواء المضغوط كوسيط عازل لامتصاص طاقة الصدمة للبدن ، والتي تشبه منتجات الرفارف المطاطية المضغوطة العامة.لها وظيفة خاصة للتأثير الجوي ، لذا فهي معدات حماية مثالية للسفن عند الرسو في البحر ومحطات الموانئ.
الجودة هي حجر الزاوية ، الخدمة هي الروح.نواصل تزويد عملائنا بمصدات مطاطية هوائية ذات جودة مستقرة وموثوقة مع نظام شامل للدعم الفني وخدمة ما بعد البيع الدقيقة والمدروسة لكسب ثقة العملاء ورضاهم.تقدم شركة Qingdao Henger Shipping Supplies Co. ، Ltd الخدمات التالية لجميع العملاء. |
1. 24 ساعة من الاستشارات والدعم الفني الفوري عبر الإنترنت. |
2. فترة ضمان لمدة 24 شهرًا (بدون أي ضرر اصطناعي) وخدمة إصلاح مجانية خلال فترة الضمان. |
3. خدمة إصلاح مدى الحياة.
|
