| الـ MOQ: | 1 قطعة |
| السعر: | US $ 4000-4300/Piece |
| العبوة القياسية: | عارية / البليت |
| فترة التسليم: | 10 عمل يوم |
| طريقة الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 30 قطعة في الأسبوع |
مصدات مطاطية بحرية كبيرة قابلة للنفخ تحمي القارب موفر للطاقة بشكل دائم
1. وصف المنتج
الحاجز البحري الهوائي المعروف أيضًا باسم مصدات يوكوهاما أو الحاجز البحري ، غالبًا ما يتم تثبيته على المحطة أو السفينة ، والتي تهدف إلى امتصاص أو تقليل طاقة الاصطدام بين السفينة والسفينة أو السفينة والرصيف.يمكن لهذا النوع من المنتجات حماية السفينة أو الرصيف من أضرار الاصطدام.
بشكل عام ، وفقًا لهيكل المصدات البحرية ، هناك فئتان شائعتان: الحاجز المطاطي الهوائي وحاجز المطاط المملوء بالرغوة.في الواقع ، يعتمد الحاجز المطاطي الهوائي (Yokohama Rubber Fender) على طريقة طاقة الهواء المضغوط لاستهلاك طاقة الاصطدام ، وتطبيقه أكثر شمولاً.
النوع الأول: مصدات مطاطية تعمل بالهواء المضغوط مع سترة واقية من السلسلة وشبكة الإطارات
النوع الثاني: نوع الرافعة مع لوحة مطاطية وأنبوب مطاطي وسترة واقية من الحبال
النوع الثالث: مصدات مطاطية من النوع المضلع
النوع الرابع: سترة واقية من المطاط نوع حبل صافي

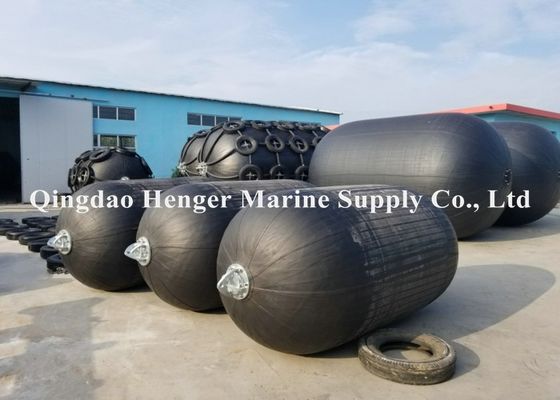

النوع الخامس: النوع القياسي بدون أي سترات واقية
النوع السادس: مصدات مطاطية تعمل بالهواء المضغوط
مواصفات المنتج
| حجم الحاجز الهوائي ومتطلبات الأداء | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كج | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1200 × 2000 | 50 | 63 | 297 | 126 |
| 1350 × 2500 | 50 | 102 | 427 | 130 |
| 1500 × 3000 | 50 | 153 | 579 | 132 |
| 1700 × 3000 | 50 | 191 | 639 | 128 |
| 2000 × 3500 | 50 | 308 | 875 | 128 |
| 2500 × 4000 | 50 | 663 | 1381 | 137 |
| 2500 × 5500 | 50 | 943 | 2019 | 148 |
| 3300 × 4500 | 50 | 1175 | 1884 | 130 |
| 3300 × 6500 | 50 | 1814 | 3015 | 146 |
| 3300 × 10600 | 50 | 3067 | 5257 | 158 |
| 4500 × 9000 | 50 | 4752 | 5747 | 146 |
| 4500 × 12000 | 50 | 6473 | 7984 | 154 |
| حجم الحاجز الهوائي 80 ومتطلبات الأداء | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كج | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| 1350 × 2500 | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
| 3300 × 10600 | 80 | 4281 | 6907 | 208 |
| 4500 × 9000 | 80 | 6633 | 7551 | 192 |
| 4500 × 12000 | 80 | 9037 | 10490 | 202 |
3. هيكل المنتج
Henger Flange هي صب الحديد المقاوم للتآكل مع طلاء مجلفن مضاد للتآكل ، والذي سيطيل بقوة من جودة الحاجز وعمر الخدمة.قوة شفة الصب Henger تتحسن بنسبة 40٪ أعلى من النوع التقليدي.
1 مطاط خارجي:
تحمي طبقات المطاط الخارجية التي تغطي الجزء الخارجي من الحاجز طبقات الحبل والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.هذا المركب لديه قوة شد وتمزق كافية لتحمل أي ظروف الطقس والاستخدام الصعب.اللون القياسي أسود ، لكن الألوان الأخرى متوفرة عند الطلب.
2 مطاط داخلي:
بطانة الغشاء المطاطي تسد الهواء المضغوط داخل الرفارف.
3 طبقات من أسلاك الإطارات الاصطناعية للتقوية:
طبقات التعزيز ، المصنوعة من سلك إطار اصطناعي شائع الاستخدام في الإطارات ، مرتبة بزوايا مثالية للحفاظ على الضغط الداخلي وتوزيع الضغط بالتساوي مما يوفر تقوية قوية وفعالة.
4 حلقة الديكور:
يتم وضع حلقة فولاذية في أحد طرفي الحاجز (أو كلاهما) وتحمل نهاية طبقات الحبل.
5 شفة:
شفة فولاذية مثبتة على الحاجز ، حيث يمكن تكييف صمام الهواء أو صمام الأمان.
6 صمام أمان:
تزود الرفارف التي يبلغ قطرها 2500 مم وأكبر بصمام أمان لتحرير الضغط الداخلي الزائد عند ضغط الرفارف بشكل زائد عن طريق الخطأ.يمكن تجهيز الحاجز الذي يقل قطره عن 2500 مم بصمام أمان إذا لزم الأمر.
7 ملحقات معدنية:
جميع الملحقات المعدنية ذات الصلة من المصدات الهوائية ، تشمل الأصفاد ، حلقات السحب ، الدوارات ، شبكة السلسلة ، مصنوعة من الفولاذ المقاوم للصدأ ، المقاوم للتآكل بمياه البحر.
1. عندما لا يتم استخدام الحاجز المطاطي الهوائي لفترة طويلة ، يجب غسله وتجفيفه ، وتعبئته بالهواء المضغوط المناسب ، ووضعه في مكان جاف وبارد وجيد التهوية. يتم الحفاظ على درجة حرارة المخزون عند -15 -40.
2 - مكان تخزين الحاجز يجب أن يكون بعيدا عن مصدر الحرارة.
3 - لا تتلامس الرفارف مع الأحماض والقلويات والشحوم والمذيبات العضوية.
4 - عندما لا تكون الرفارف قيد الاستخدام ، يجب عدم تكديسها وعدم تكديسها على قاعدة ba.من أجل إطالة عمر خدمة المصدات المطاطية الهوائية بشكل أفضل ، يوصى بتخزينها بما يتفق بدقة مع التوصيات المذكورة أعلاه.
ملف الشركة:
تقع في تشينغداو ، مدينة ساحلية جميلة ، شركة Qingdao Henger Shipping Supplies Co. ، Ltd هي شركة ذات تقنية عالية متكاملة مع التصنيع والبحث والابتكار والخدمات التقنية المتخصصة في تصنيع المنتجات البحرية ، مثل المصدات المطاطية الهوائية ، والمصدات المملوءة بالرغوة ، الوسائد الهوائية المطاطية البحرية ، علامة الملاحة ، العوامات البحرية ، حاجز الأمان على الطرق السريعة.تحصل جميع المنتجات على شهادة ISO 9001-2008 ومصادقة جودة IACS من CCS ، BV ، GL ، ABS ، LG ، إلخ.
