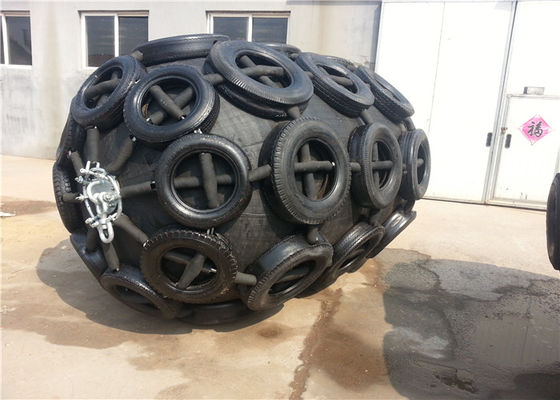

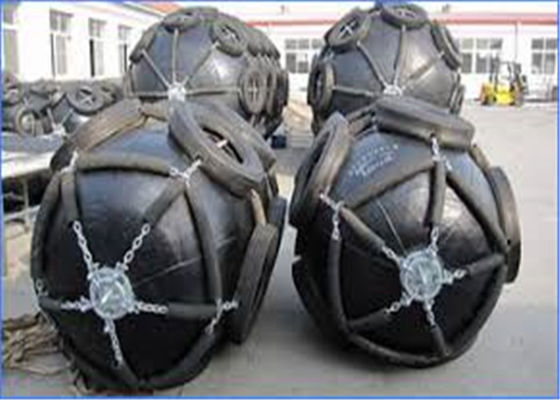

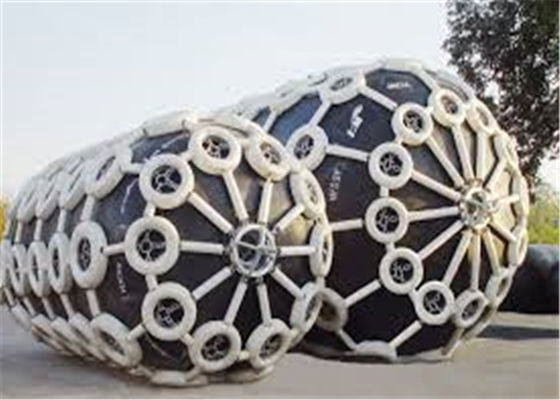

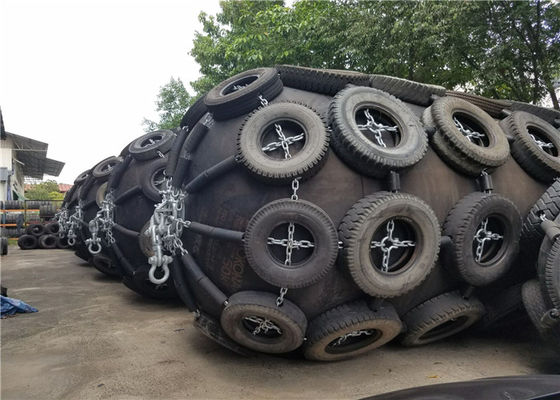

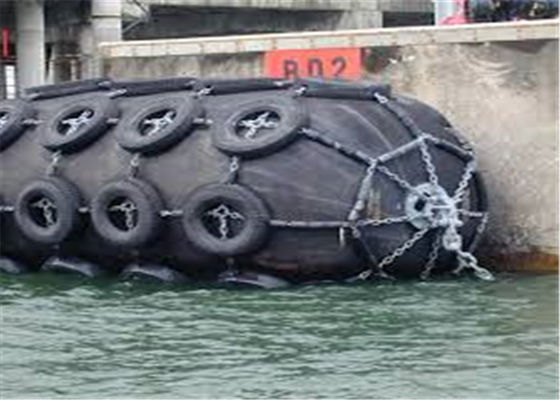

درابزين مطاطي هوائي الحاجز المطاطي الهوائي هو نوع واحد من معدات إرساء السفن والتوسيد والحماية ، والتي تستخدم الهواء المضغوط كوسيط عازل لمنع الاصطدام عندما تكون السفينة راسية.تلعب هذه المصدات المطاطية الهوائية دورًا حيويًا في التشغيل الآمن لرسو السفن ، وتستخدم على نطاق واسع في مجالات السفن ، والمنشآت ...
درابزين مطاطي هوائي
ثالثا.المقياس التقني
| حجم الحاجز | مقدار الضغط (60٪) |
Noumenon الوزن (كجم) |
الوزن مع سترة واقية (كلغ) |
||
|
د (مم) |
إل (مم) |
رد فعل (كن) |
امتصاص الطاقة (KNM) |
||
| 500 | 1000 | 64 | 6 | 23 | 35 |
| 600 | 1000 | 74 | 8 | 28 | 40 |
| 700 | 1000 | 137 | 17 | 58 | 52 |
| 1000 | 1500 | 182 | 32 | 82 | 100 |
| 1000 | 2000 | 257 | 45 | 148 | 152 |
| 1200 | 2000 | 297 | 63 | 167 | 200 |
| 1350 | 2500 | 427 | 102 | 220 | 298 |
| 1500 | 2500 | 499 | 134 | 270 | 300 |
| 1500 | 3000 | 579 | 153 | 318 | 450 |
| 1700 | 3000 | 639 | 191 | 380 | 482 |
| 2000 | 3500 | 875 | 308 | 580 | 890 |
| 2000 | 4000 | 1000 | 352 | 680 | 1000 |
| 2500 | 4000 | 1381 | 663 | 1064 | 1180 |
| 2500 | 5500 | 2019 | 1131 | 1268 | 1380 |
| 3000 | 5000 | 2422 | 1357 | 1980 | 2388 |
| 3000 | 6000 | 2906 | 1293 | 2400 | 2690 |
| 3300 | 4500 | 1884 | 1175 | 2380 | 2617 |
| 3300 | 6500 | 3015 | 1814 | 2980 | 3000 |
|
|||||
اختيار نموذج مصدات المطاط الهوائية للسفن الصغيرة والمتوسطة الحجم
|
حمولة السفينة (ت) |
حجم التوصية DXL (م) |
نوع السفينة
|
| 50 | 0.5 × 1.0 | سفينة صيد |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | سفينة صيد |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | سفينة صيد ، سحب سفينة |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | سفينة صيد ، سحب سفينة |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | سحب السفينة ، سفينة الشحن |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | سفينة الشحن ، سفينة المحيط |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | سفينة شحن |
مزايا حواجز مطاطية من هينجر يوكوهاما
تصنع مصدات Henger الهوائية المطاطية من المطاط الطبيعي ، وعدة طبقات من حبال الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.
تم تجهيز جميع مصدات Henger الهوائية المطاطية بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
تستخدم مصدات Henger الهوائية المطاطية مرونة ضغط الهواء ، وبالتالي فإن تدهور الأداء بسبب التعب غائب.
مصدات مطاطية تعمل بالهواء المضغوط من Henger ، لا ينخفض امتصاص الطاقة عند الضغط المائل حتى 15 درجة.
يوفر استخدام المرونة الانضغاطية للهواء ضغطًا سطحيًا موحدًا تمامًا عند التلامس ، مما يجعل مصدات يوكوهاما الهوائية المطاطية مثالية.يساوي الضغط السطحي لمصدات يوكوهاما الهوائية المطاطية ضغط الهواء الداخلي.
نظرًا لخصائص الضغط السطحي المنخفض والموحد ، تحظى مصدات يوكوهاما الهوائية المطاطية بشعبية في محطات سفن الغاز الطبيعي المسال.قوة رد الفعل الناعم لهيكل السفن والمراكب الصغيرة - لا تزيد قوة رد الفعل لمصدات يوكوهاما الهوائية المطاطية بشكل حاد ، حتى في ظل ظروف الحمل الزائدة.لذلك ، تعمل المصدات المطاطية الهوائية بشكل جيد في مثل هذه الحالات ، وتحمي السفن ومرافق الإرساء.
تصميم الهيكل والمطاط الهوائي Henger:
جميع الرفارف مزودة بصمام أمان لإطلاق الهواء الداخلي في حالة حدوث ضغط زائد عرضي.
إنه تصميم حاصل على براءة اختراع يمكنه تجنب انفجار المصدات من الاصطدام وتضخم الهواء.
تم تصميم جميع الرفارف بموصل تضخم هواء سريع التغيير.من خلال تغيير موصل نفخ الهواء الجديد ، يمكن أن يستمر الحاجز المطاطي الهوائي في العمل دون أي مشاكل بدلاً من الكشط في مصنع معالجة الاسترداد.
موصل تضخم الهواء القابل للتبديل موصل تضخم الهواء التقليدي
Henger Flange هي صب الحديد المقاوم للتآكل مع طلاء مجلفن مضاد للتآكل ، والذي سيطيل بقوة من جودة الحاجز وعمر الخدمة.قوة شفة الصب Henger تتحسن بنسبة 40٪ أعلى من النوع التقليدي.
تقوية صب شفة التقليدية شفة
