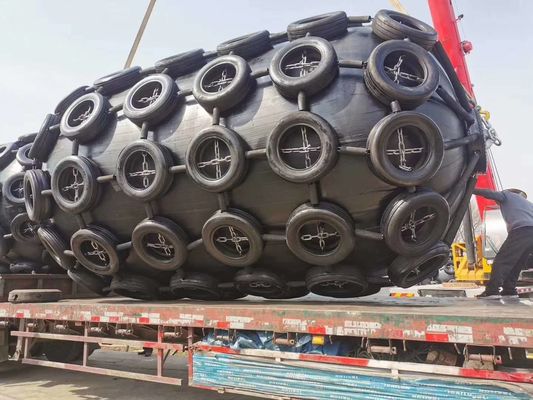

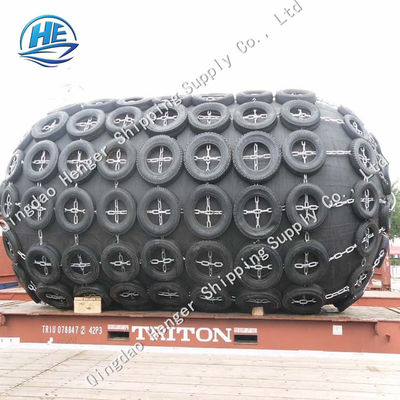

مصدات مطاطية تعمل بالهواء المضغوط 3.3 م * 6.5 م مع شهادة CCS ► مقدمة المطاط الهوائية الحاجز تم تطوير "Yokohama Type Pneumatic Rubber Fender" في عام 1958. يرتبط التقدم المحرز في تطوير مثل هذه المصدات المطاطية الهوائية العائمة ارتباطًا وثيقًا بتقدم وتطوير تكنولوجيا السفن ، ويجب أن تتعامل باستمرار مع ن...
تم تطوير "Yokohama Type Pneumatic Rubber Fender" في عام 1958. يرتبط التقدم المحرز في تطوير مثل هذه المصدات المطاطية الهوائية العائمة ارتباطًا وثيقًا بتقدم وتطوير تكنولوجيا السفن ، ويجب أن تتعامل باستمرار مع ناقلات النفط الأكبر حجمًا بشكل تدريجي مثل VLCC و ULCC وناقلات الغاز الكبيرة وناقلات السوائب والمنشآت العائمة.تستخدم المصدات الهوائية العائمة في جميع أنحاء العالم لعمليات النقل من سفينة إلى سفينة (STS) والمحطات ولجميع أنواع السفن.منذ إنشائها حتى اليوم ، تم توفير أكثر من ملايين المصدات في جميع أنحاء العالم لعمليات الشحن من السفينة إلى السفينة ومن السفينة إلى الرصيف (STD) التي تخدم عملائنا الكرام.تلعب هذه المصدات دورًا مهمًا في التشغيل الآمن لرسو السفن ورسوها.
تقع في مدينة تشينغداو الساحلية الجميلة ذات القرميد الأحمر والأشجار الخضراء والبحر الأزرق والسماء الصافية ، شركة Qingdao Henger Shipping Supplies Co. ، Ltd هي شركة ذات تقنية عالية متكاملة مع التصنيع والبحث والابتكار والخدمات الفنية المتخصصة في التصنيع البحري المنتجات ، مثل الحاجز المطاطي البحري والوسادة الهوائية البحرية وعلامة الملاحة والعوامة البحرية.تحصل جميع المنتجات على شهادة ISO 9001-2008 ومصادقة جودة IACS من CCS ، BV ، GL ، ABS ، LG ، إلخ. مع قاعدة تقنية قوية ، وتقنية تصنيع متقدمة ، ومرافق تصنيع كاملة ومعدات تسجيل خروج مجهزة جيدًا ، شركة Qingdao Henger Marine Supplies Co. ، Ltd مكرسة لتكوين نفسها لتصبح شركة تصنيع منتجات بحرية تنافسية دولية رفيعة المستوى تقدم منتجات عالية الجودة وخدمة مثالية لجميع العملاء ، وتتحمل مسؤولية ضمان السلامة البحرية العالمية من خلال التعاون متبادل المنفعة مع الأصدقاء في جميع أنحاء العالم.
جدول معلمات المواصفات:
| متطلبات الأداء وحجم الحاجز الهوائي | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ kJ | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1200 × 2000 | 50 | 63 | 297 | 126 |
| 1350 × 2500 | 50 | 102 | 427 | 130 |
| 1500 × 3000 | 50 | 153 | 579 | 132 |
| 1700 × 3000 | 50 | 191 | 639 | 128 |
| 2000 × 3500 | 50 | 308 | 875 | 128 |
| 2500 × 4000 | 50 | 663 | 1381 | 137 |
| 2500 × 5500 | 50 | 943 | 2019 | 148 |
| 3300 × 4500 | 50 | 1175 | 1884 | 130 |
| 3300 × 6500 | 50 | 1814 | 3015 | 146 |
| 3300 × 10600 | 50 | 3067 | 5257 | 158 |
| 4500 × 9000 | 50 | 4752 | 5747 | 146 |
| 4500 × 12000 | 50 | 6473 | 7984 | 154 |
| حجم الحاجز الهوائي 80 ومتطلبات الأداء | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ kJ | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| 1350 × 2500 | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
| 3300 × 10600 | 80 | 4281 | 6907 | 208 |
| 4500 × 9000 | 80 | 6633 | 7551 | 192 |
| 4500 × 12000 | 80 | 9037 | 10490 | 202 |
ميزات درابزين المطاط الهوائية:
1. امتصاص مضمون للطاقة
2. سلسلة الإطارات الصافية ونوع الرافعة
3. بنية الجلد السميك
4. حسن الأداء الزاوي
5. ضغط سطح أقل على الجدار الجانبي للسفن.(تصل إمكانية قبول الضغط السطحي للحاجز إلى 14 طن / م 2).
6. لا يوجد انخفاض في أداء الضغط عند الميل.
7. مناسبة للمناطق ذات المد والجزر الكبيرة أو الصغيرة.
8. مناسبة في الطقس البارد لأن الهواء المضغوط كوسيط التخزين المؤقت.
9. خاصة في رسو السفن الكبيرة الحجم في الأرصفة البحرية والإضاءة.
10. يحافظ على الخلوص الكبير بين البدن والهيكل
| حمولة السفينة (T) | حجم التوصية D × L (م) | نوع السفينة |
|---|---|---|
| 50 | 0.5 * 1.0 | سفينة صيد |
| 100 | 0.7 * 1.5 ~ 1.0 * 1.5 | سفينة صيد |
| 200 | 1.0 * 1.5 ~ 1.2 * 2.0 | سفينة صيد وسفينة قطر |
| 300-500 | 1.2 * 2.0 ~ 1.5 * 2.5 | سفينة صيد وسفينة قطر |
| 1000 | 1.5 * 2.5 ~ 1.5 * 3.0 | سحب سفينة ، سفينة شحن |
| 3000 | 2.0 * 3.0 ~ 2.0 * 3.5 | سفينة شحن ، سفينة صيد المحيط |
| 10000 | 2.0 * 3.5 ~ 2.5 * 4.0 | سفينة شحن |
|
1. السلامة والموثوقية يتم تصنيع الحاجز المطاطي للقارب من عدة طبقات من أسلاك الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.تم تجهيز المصدات كبيرة الحجم بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي. |
|
2. لا تدهور أو تباين في الأداء تستخدم الحاجز المطاطي للقارب مرونة الهواء الانضغاطية ، وبالتالي لا يوجد تدهور في الأداء بسبب التعب. |
|
3. مزايا الرسو المائل الحاجز المطاطي للقارب ، لا ينخفض امتصاص الطاقة عند الضغط المائل حتى 15 درجة.
|
|
4. نظام التكلفة الأكثر تنافسية يوفر استخدام المرونة الانضغاطية للهواء ضغطًا سطحيًا موحدًا تمامًا عند التلامس ، مما يجعل مصدات المطاط القارب مثالية.الضغط السطحي لحاجز المطاط للقارب يساوي ضغط الهواء الداخلي.نظرًا لخصائص الضغط السطحي المنخفض والموحد ، فإن مصدات Henger الهوائية المطاطية تحظى بشعبية في محطات سفن LNG. |
|
5. قوة رد الفعل الناعمة لهيكل السفن والمراكب الصغيرة لا تزداد قوة رد فعل المصدات المطاطية الهوائية من Henger بشكل حاد ، حتى في ظل ظروف الحمل الزائدة.لذلك ، فإن الحاجز المطاطي للقارب يعمل بشكل جيد في مثل هذه الحالات ، ويحمي السفن ومرافق الإرساء. |
|
6. قوات رباط سفلية في ظل ظروف جوية قاسية لا تصل قوة رد الفعل وانحراف الحاجز المطاطي للقارب بسهولة إلى الحد الأقصى لأن قوة التفاعل تزداد ببطء ويكون الانحراف المسموح به واسعًا.وبالتالي ، فإن مصدات المطاط الهوائية Henger تحمي السفن ومرافق الإرساء بأمان حتى في ظل الطقس القاسي. |
| الجودة هي حجر الزاوية ، الخدمة هي الروح.نواصل تزويد عملائنا بمصدات مطاطية هوائية ذات جودة مستقرة وموثوقة مع نظام شامل للدعم الفني وخدمة ما بعد البيع الدقيقة والمدروسة لكسب ثقة العملاء ورضاهم.تقدم شركة Qingdao Henger Shipping Supplies Co. ، Ltd الخدمات التالية لجميع العملاء. |
| 1. 24 ساعة من الاستشارات والدعم الفني الفوري عبر الإنترنت. |
| 2. فترة ضمان لمدة 24 شهرًا (بدون أي ضرر اصطناعي) وخدمة إصلاح مجانية خلال فترة الضمان. |
|
3. خدمة إصلاح مدى الحياة. |
