مصدات بحرية هوائية 1. مقدمة مطاطية تعمل بالهواء المضغوط الحاجز المطاطي الهوائي هو نوع واحد من معدات إرساء السفن والتوسيد والحماية ، والتي تستخدم الهواء المضغوط كوسيط عازل لمنع الاصطدام عندما تكون السفينة راسية.الحاجز المطاطي الهوائي أكثر اقتصادا ودائمًا من الحاجز المطاطي العادي ، لذلك فهو أكثر شيوعً...
مصدات بحرية هوائية
الحاجز المطاطي الهوائي هو نوع واحد من معدات إرساء السفن والتوسيد والحماية ، والتي تستخدم الهواء المضغوط كوسيط عازل لمنع الاصطدام عندما تكون السفينة راسية.الحاجز المطاطي الهوائي أكثر اقتصادا ودائمًا من الحاجز المطاطي العادي ، لذلك فهو أكثر شيوعًا واستخدامًا على نطاق واسع.
Pneumatic Rubber Fender هو جهاز رائد مضاد للتصادم للتطبيقات البحرية في العالم اليوم وأصبح فكرة وسيلة لحماية السفن تستخدم على نطاق واسع بواسطة الناقلات الكبيرة وسفن غاز البترول المسال ومنصات المحيط والأرصفة الكبيرة والموانئ والأرصفة.
1 مطاط خارجي
تحمي طبقات المطاط الخارجية التي تغطي الجزء الخارجي من الحاجز طبقات الحبل والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.هذا المركب لديه قوة شد وتمزق كافية لتحمل أي ظروف الطقس والاستخدام الصعب.اللون القياسي أسود ، لكن الألوان الأخرى متوفرة عند الطلب.
2 مطاط داخلي
بطانة الغشاء المطاطي تسد الهواء المضغوط داخل الرفارف.
3 طبقات من أسلاك الإطارات الاصطناعية للتقوية
طبقات التعزيز ، المصنوعة من أسلاك الإطارات الاصطناعية التي يشيع استخدامها في الإطارات ، مرتبة بزوايا مثالية للحفاظ على الضغط الداخلي وتوزيع الضغط بالتساوي لتوفير تعزيزات قوية وفعالة.
4 حلقة الديكور
يتم وضع حلقة فولاذية في أحد طرفي الحاجز (أو كلاهما) وتحمل نهاية طبقات الحبل.
5 شفة
شفة فولاذية مثبتة على الحاجز ، والتي يمكن تكييف صمام الهواء أو صمام الأمان معها.
6 صمام أمان
تزود المصدات التي يبلغ قطرها 2500 مم وأكبر بصمام أمان لتحرير الضغط الداخلي الزائد عند ضغط الرفارف بشكل زائد عن طريق الخطأ.يمكن تجهيز الحاجز الذي يقل قطره عن 2500 مم بصمام أمان إذا لزم الأمر.

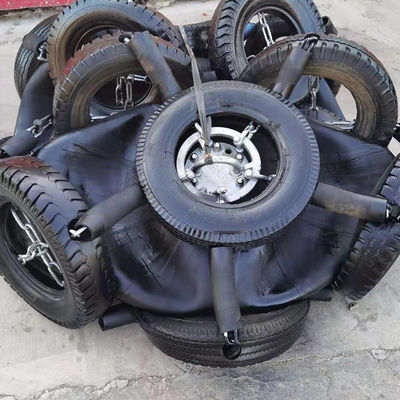

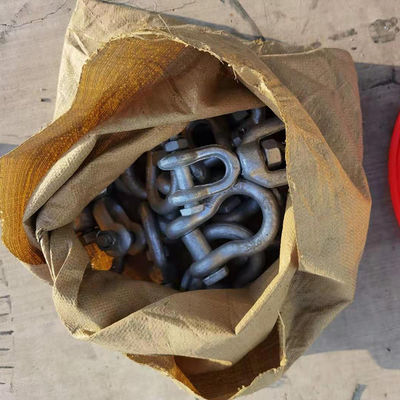

7 ملحقات معدنية
جميع الملحقات المعدنية ذات الصلة من المصدات الهوائية ، بما في ذلك الأغلال ، وحلقات السحب ، والدوران ، وشبكة السلسلة ، مصنوعة من الفولاذ المقاوم للصدأ ، والمقاومة لتآكل مياه البحر.
| حجم الحاجز | مقدار الضغط (60٪) |
الوزن نعمينون (كلغ) |
الوزن مع سترة واقية (كلغ) |
||
|
د (مم) |
إل (مم) |
رد فعل (كن) |
امتصاص الطاقة (KNM) |
||
| 500 | 1000 | 64 | 6 | 23 | 35 |
| 600 | 1000 | 74 | 8 | 28 | 40 |
| 700 | 1000 | 137 | 17 | 58 | 52 |
| 1000 | 1500 | 182 | 32 | 82 | 100 |
| 1000 | 2000 | 257 | 45 | 148 | 152 |
| 1200 | 2000 | 297 | 63 | 167 | 200 |
| 1350 | 2500 | 427 | 102 | 220 | 298 |
| 1500 | 2500 | 499 | 134 | 270 | 300 |
| 1500 | 3000 | 579 | 153 | 318 | 450 |
| 1700 | 3000 | 639 | 191 | 380 | 482 |
| 2000 | 3500 | 875 | 308 | 580 | 890 |
| 2000 | 4000 | 1000 | 352 | 680 | 1000 |
| 2500 | 4000 | 1381 | 663 | 1064 | 1180 |
| 2500 | 5500 | 2019 | 1131 | 1268 | 1380 |
| 3000 | 5000 | 2422 | 1357 | 1980 | 2388 |
| 3000 | 6000 | 2906 | 1293 | 2400 | 2690 |
| 3300 | 4500 | 1884 | 1175 | 2380 | 2617 |
| 3300 | 6500 | 3015 | 1814 | 2980 | 3000 |
|
|||||
|
حمولة السفينة (ت) |
حجم التوصية DXL (م) |
نوع السفينة
|
| 50 | 0.5 × 1.0 | سفينة صيد |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | سفينة صيد |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | سفينة صيد ، سحب سفينة |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | سفينة صيد ، سحب سفينة |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | سحب السفينة ، سفينة الشحن |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | سفينة الشحن ، سفينة المحيط |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | سفينة شحن |
|
حمولة السفينة (DWT) |
سرعة الصعود المفترضة (M / S) | الطاقة الحركية الفعالة (KNM) |
حجم الحاجز D x L (م) |
| 200000 | 0.15 | 1890 | 3.3 × 6.5 |
| 150000 | 0.15 | 1417 | 3.3 × 6.5 |
| 100000 | 0.15 | 945 | 3.0 × 5.0 |
| 85000 | 0.17 | 1031 | 3.0 × 6.0 |
| 50000 | 0.18 | 680 | 2.5 × 5.5 |
| 40000 | 0.20 | 672 | 2.5 × 5.5 |
| 30000 | 0.22 | 609 | 2.5 × 4.0 |
| 20000 | 0.25 | 525 | 2.5 × 4.0 |
| 15000 | 0.26 | 425 | 2.5 × 4.0 |
| 10000 | 0.28 | 329 | 2.0 × 4.0 |
| 5000 | 0.33 | 228 | 2.0 × 3.5 |
1. السلامة والموثوقية
يتم تصنيع الحاجز المطاطي للقارب من عدة طبقات من حبال الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.تم تجهيز المصدات كبيرة الحجم بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
2. لا تدهور أو تباين في الأداء
تستخدم الحاجز المطاطي للقارب مرونة الهواء الانضغاطية ، وبالتالي لا يوجد تدهور في الأداء بسبب التعب.
3. مزايا الرسو المائل
الحاجز المطاطي للقارب ، لا ينخفض امتصاص الطاقة عند الضغط المائل حتى 15 درجة.
4. نظام التكلفة الأكثر تنافسية
يوفر استخدام المرونة الانضغاطية للهواء ضغطًا سطحيًا موحدًا تمامًا عند التلامس ، مما يجعل مصدات مطاطية القارب مثالية.الضغط السطحي لحاجز المطاط القارب يساوي ضغط الهواء الداخلي.نظرًا لخصائص الضغط السطحي المنخفض والموحد ، فإن مصدات Henger الهوائية المطاطية تحظى بشعبية في محطات سفن LNG.
5. قوة رد الفعل الناعمة لهيكل السفن والمراكب الصغيرة
لا تزيد قوة رد فعل المصدات المطاطية الهوائية من Henger بشكل حاد ، حتى في ظل ظروف الحمل الزائدة.لذلك ، فإن الحاجز المطاطي للقارب يعمل بشكل جيد في مثل هذه الحالات ، ويحمي السفن ومرافق الإرساء.
6. قوات رباط سفلية في ظل ظروف جوية قاسية
لا تصل قوة رد الفعل وانحراف الحاجز المطاطي للقارب بسهولة إلى الحد الأقصى لأن قوة التفاعل تزداد ببطء ويكون الانحراف المسموح به واسعًا.وبالتالي ، فإن مصدات المطاط الهوائية من Henger تحمي السفن ومرافق الإرساء بأمان حتى في ظل الطقس القاسي.
1. ناقلة نفط خام كبيرة ، VLCC
2. سفينة حاويات
3. منصة مهمة بحرية في البحر
4. حوض بناء كبير ورصيف
5. سفينة كبيرة وسفينة سياحية
6. رصيف ميناء الجيش
7. رصيف جسر كبير
1. تثبيت قضيب نفخ
2. قم بإزالة قلب الصمام باستخدام مفتاح الربط
3. ربط تضخم الموصل السريع ، ضغط التضخم 0.05-0.08mpa ، الضغط الموصى به 0.05mpa.
4. الضغط حسب المقياس
5. برغي قلب الصمام بالمفتاح
♦ تنتج الشركة وتبيع بشكل أساسي مصدات مطاطية تعمل بالهواء المضغوط ، مصدات بولي يوريثان EVA وأكياس هوائية بحرية ، والمنتجات عبارة عن تركيبة فريدة وتكنولوجيا إنتاج متقدمة.
♦ لقد مرت منتجات الشركة بـ ISO9001: 2000 ، CCS ، DNV ، LR ، إلخ.
♦ يتم تصدير منتجات الشركة إلى الولايات المتحدة الأمريكية وفرنسا وإيطاليا والمملكة المتحدة وسنغافورة وإندونيسيا وكوريا ودول ومناطق أخرى.
| الجودة هي حجر الزاوية ، الخدمة هي الروح.نواصل تزويد عملائنا بمصدات مطاطية هوائية ذات جودة مستقرة وموثوقة مع نظام شامل للدعم الفني وخدمة ما بعد البيع الدقيقة والمدروسة لكسب ثقة العملاء ورضاهم.تقدم شركة Qingdao Henger Shipping Supplies Co. ، Ltd الخدمات التالية لجميع العملاء. |
| 1. 24 ساعة من الاستشارات والدعم الفني الفوري عبر الإنترنت. |
| 2. فترة ضمان لمدة 24 شهرًا (بدون أي ضرر اصطناعي) وخدمة إصلاح مجانية خلال فترة الضمان. |
|
3. خدمة إصلاح مدى الحياة.
|
س: ما هي مادة منتجات الحاجز الهوائي؟
ج: المواد الخام الرئيسية هي المطاط الطبيعي ، ونسيج الحبل الصناعي ، والأجهزة المخصصة ، إلخ.
س: هل أنت مصنع أو شركة تجارية؟
ج: نحن مصنع تصنيع ، يقع في منطقة Jimo ، مدينة تشينغداو ، على بعد ساعة واحدة بالسيارة من ميناء تشينغداو و 40 دقيقة بالسيارة إلى مطار تشينغداو ، وهو مناسب في مجال النقل والإمداد.
س: هل خدمة OEM متوفرة؟
ج: نعم
س: ما هو وقت التسليم وشروط الدفع؟
ج: يعتمد وقت التسليم على نموذج المنتج وكمية الطلب.عادة ما يكون حوالي 7-15 يوم عمل.
يمكن دفع الدفع عن طريق T / T ، L / C ، ويسترن يونيون ، باي بال ، إلخ
