تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | درابزين مطاطي هوائي / مصدات بحرية / مصدات يوكوهاما | العلامة التجارية: | هنجر |
---|---|---|---|
مواد: | المطاط الطبيعي | تخصيص: | DIA 0.5m-4.5m ، L 0.7m-9m / حسب الطلب |
شهادة: | CCS / BV / LR / ISO17357 / DNV / SGS | مدة الصلاحية: | 24 شهرا |
ضغط العمل: | 50 كيلو باسكال / 80 كيلو باسكال | تطبيق: | رصيف ، سفينة ، شحن إلى سفينة |
خدمة الحياة: | 10 سنوات | وقت الإنتاج: | 5-10 أيام |
طريقة الدفع او السداد: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام | مستلزمات: | غمد الإطارات / قطب / تكبل / سلسلة |
التعبئة: | عارية / البليت | اللون: | أسود / أزرق / حسب المتطلبات |
تسليط الضوء: | 80Kpa Marine Boat Fender,50KPa Marine Boat Fender,EVA Foam Fender |
الغرض الأساسي من الحاجز هو تحمل قوة تأثير السفينة عند رسو السفينة ، وترك الرصيف والأشكال الأخرى (مثل عندما تكون السفينة مرتبطة بالسحب) ، وتنقلها إلى هيكل بدن منطقة أكبر.المصدات الخشبية لها تأثير التخزين المؤقت.على الرغم من أن المصدات الفولاذية لها تأثير ضعيف للتخزين المؤقت ، إلا أنها تتمتع بقوة أفضل ويمكن تضمينها في قسم عارضة الهيكل (يجب ضمان قوة اللحام).خاصة بالنسبة للصنادل ذات السطح المفتوح الكبير ، يمكن أن تعوض عن سطح السفينة.إن الافتقار إلى مساحة المقطع العرضي الفعالة يؤدي إلى القوة الطولية.لا يمكن استخدام المواد الفولاذية في مصدات صنادل النفط وناقلات النفط الصغيرة.
عادة ما لا تحتوي السفن البحرية الكبيرة على مصدات.القوارب النهرية ، وقوارب العمل ، والمصدات الدائمة ذات المسار المزدوج ، أحدها يقع في السطح العلوي ، والآخر أعلى قليلاً من خط الماء المصمم
1 مطاط خارجي
تحمي طبقات المطاط الخارجية التي تغطي الجزء الخارجي من الحاجز طبقات الحبل والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.هذا المركب لديه قوة شد وتمزق كافية لتحمل أي ظروف الطقس والاستخدام الصعب.اللون القياسي أسود ، لكن الألوان الأخرى متوفرة عند الطلب.
2 مطاط داخلي
بطانة الغشاء المطاطي تسد الهواء المضغوط داخل الرفارف.
3 طبقات من أسلاك الإطارات الاصطناعية للتقوية
طبقات التعزيز ، المصنوعة من أسلاك الإطارات الاصطناعية التي يشيع استخدامها في الإطارات ، مرتبة بزوايا مثالية للحفاظ على الضغط الداخلي وتوزيع الضغط بالتساوي لتوفير تعزيزات قوية وفعالة.
4 حلقة الديكور
يتم وضع حلقة فولاذية في أحد طرفي الحاجز (أو كلاهما) وتحمل نهاية طبقات الحبل.
5 شفة
شفة فولاذية مثبتة على الحاجز ، والتي يمكن تكييف صمام الهواء أو صمام الأمان معها.
6 صمام أمان
تزود المصدات التي يبلغ قطرها 2500 مم وأكبر بصمام أمان لتحرير الضغط الداخلي الزائد عند ضغط الرفارف بشكل زائد عن طريق الخطأ.يمكن تجهيز الحاجز الذي يقل قطره عن 2500 مم بصمام أمان إذا لزم الأمر.
7 ملحقات معدنية
جميع الملحقات المعدنية ذات الصلة من المصدات الهوائية ، بما في ذلك الأغلال ، وحلقات السحب ، والدوران ، وشبكة السلسلة ، مصنوعة من الفولاذ المقاوم للصدأ ، والمقاومة لتآكل مياه البحر.
2-مواصفات وحجم الحاجز المطاطي القابل للنفخ
حجم الحاجز الهوائي ومتطلبات الأداء | ||||
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
أدنى قيمة عند الانحراف 60 ± 5٪ kJ | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
500 × 1000 | 50 | 6 | 64 | 132 |
600 × 1000 | 50 | 8 | 74 | 126 |
700 × 1500 | 50 | 17 | 137 | 135 |
1000 × 1500 | 50 | 32 | 182 | 122 |
1000 × 2000 | 50 | 45 | 257 | 132 |
1200 × 2000 | 50 | 63 | 297 | 126 |
١٣٥٠ × ٢٥٠٠ | 50 | 102 | 427 | 130 |
1500 × 3000 | 50 | 153 | 579 | 132 |
1700 × 3000 | 50 | 191 | 639 | 128 |
2000 × 3500 | 50 | 308 | 875 | 128 |
2500 × 4000 | 50 | 663 | 1381 | 137 |
2500 × 5500 | 50 | 943 | 2019 | 148 |
3300 × 4500 | 50 | 1175 | 1884 | 130 |
3300 × 6500 | 50 | 1814 | 3015 | 146 |
3300 × 10600 | 50 | 3067 | 5257 | 158 |
4500 × 9000 | 50 | 4752 | 5747 | 146 |
4500 × 12000 | 50 | 6473 | 7984 | 154 |
حجم الحاجز الهوائي 80 ومتطلبات الأداء | ||||
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
أدنى قيمة عند الانحراف 60 ± 5٪ kJ | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
500 × 1000 | 80 | 8 | 85 | 174 |
600 × 1000 | 80 | 11 | 98 | 166 |
700 × 1500 | 80 | 24 | 180 | 177 |
1000 × 1500 | 80 | 45 | 239 | 160 |
1000 × 2000 | 80 | 63 | 338 | 174 |
1200 × 2000 | 80 | 88 | 390 | 166 |
١٣٥٠ × ٢٥٠٠ | 80 | 142 | 561 | 170 |
1500 × 3000 | 80 | 214 | 761 | 174 |
1700 × 3000 | 80 | 267 | 840 | 168 |
2000 × 3500 | 80 | 430 | 1150 | 168 |
2500 × 4000 | 80 | 925 | 1815 | 180 |
2500 × 5500 | 80 | 1317 | 2653 | 195 |
3300 × 4500 | 80 | 1640 | 2476 | 171 |
3300 × 6500 | 80 | 2532 | 3961 | 191 |
3300 × 10600 | 80 | 4281 | 6907 | 208 |
4500 × 9000 | 80 | 6633 | 7551 | 192 |
4500 × 12000 | 80 | 9037 | 10490 | 202 |
1. السلامة والموثوقية
يتم تصنيع الحاجز المطاطي للقارب من عدة طبقات من حبال الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.تم تجهيز المصدات كبيرة الحجم بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
2. لا تدهور أو تباين في الأداء
تستخدم الحاجز المطاطي للقارب مرونة الهواء الانضغاطية ، وبالتالي لا يوجد تدهور في الأداء بسبب التعب.
3. مزايا الرسو المائل
الحاجز المطاطي للقارب ، لا ينخفض امتصاص الطاقة عند الضغط المائل حتى 15 درجة.
4. نظام التكلفة الأكثر تنافسية
يوفر استخدام المرونة الانضغاطية للهواء ضغطًا سطحيًا موحدًا تمامًا عند التلامس ، مما يجعل مصدات مطاطية القارب مثالية.الضغط السطحي لحاجز المطاط القارب يساوي ضغط الهواء الداخلي.نظرًا لخصائص الضغط السطحي المنخفض والموحد ، فإن مصدات Henger الهوائية المطاطية تحظى بشعبية في محطات سفن LNG.
5. قوة رد الفعل الناعمة لهيكل السفن والمراكب الصغيرة
لا تزيد قوة رد فعل المصدات المطاطية الهوائية من Henger بشكل حاد ، حتى في ظل ظروف الحمل الزائدة.لذلك ، فإن الحاجز المطاطي للقارب يعمل بشكل جيد في مثل هذه الحالات ، ويحمي السفن ومرافق الإرساء.
6. قوات رباط سفلية في ظل ظروف جوية قاسية
لا تصل قوة رد الفعل وانحراف الحاجز المطاطي للقارب بسهولة إلى الحد الأقصى لأن قوة التفاعل تزداد ببطء ويكون الانحراف المسموح به واسعًا.وبالتالي ، فإن مصدات المطاط الهوائية من Henger تحمي السفن ومرافق الإرساء بأمان حتى في ظل الطقس القاسي.

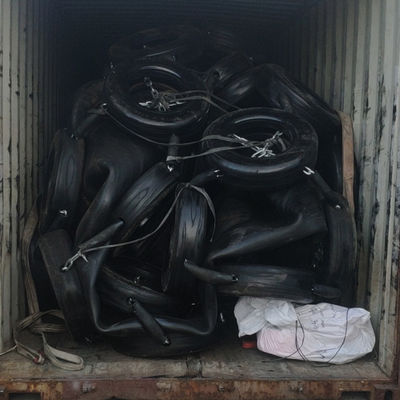

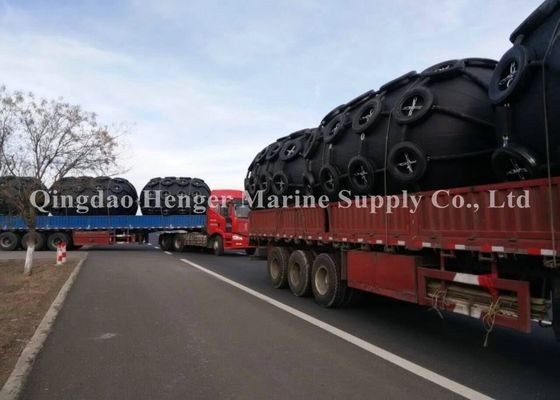

النقل يمكننا أن نأخذ منصة نقل الانكماش ونقل الحاجز بالكامل دون الانكماش وفقًا لمتطلبات العملاء.نضع دائمًا متطلبات العميل أولاً.
س: ما هي مادة منتجات الحاجز الهوائي؟
ج: المواد الخام الرئيسية هي المطاط الطبيعي ، ونسيج الحبل الصناعي ، والأجهزة المخصصة ، إلخ.
س: هل أنت مصنع أو شركة تجارية؟
ج: نحن مصنع تصنيع ، يقع في منطقة Jimo ، مدينة تشينغداو ، على بعد ساعة واحدة بالسيارة من ميناء تشينغداو و 40 دقيقة بالسيارة إلى مطار تشينغداو ، وهو مناسب في مجال النقل والإمداد.
س: هل خدمة OEM متوفرة؟
ج: نعم
س: ما هو وقت التسليم وشروط الدفع؟
ج: يعتمد وقت التسليم على نموذج المنتج وكمية الطلب.عادة ما يكون حوالي 7-15 يوم عمل.
يمكن الدفع عن طريق T / T ، L / C ، ويسترن يونيون ، باي بال ، إلخ.
