| الـ MOQ: | 1 قطع |
| العبوة القياسية: | عاري / لوح |
| فترة التسليم: | 7-15 يوم عمل |
| طريقة الدفع: | D / A ، D / P ، T / T ، L / C ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50-3000 دولار أمريكي للقطعة الواحدة |

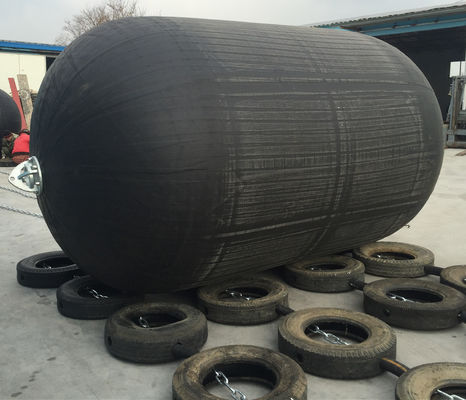

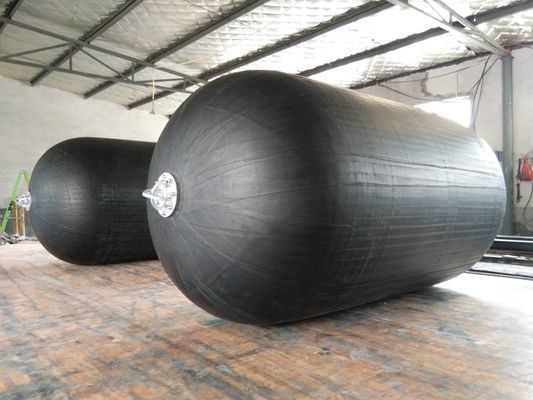

تصميم فريد لمصدات المطاط الهوائية Henger
صمام أمان فعال ، جميع الرفارف مزودة بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
إنه تصميم حاصل على براءة اختراع يمكن أن يتجنب انفجار المصدات من الاصطدام وتضخم الهواء.
Henger Flange هي صب الحديد المقاوم للتآكل مع طلاء مجلفن مضاد للتآكل ، والذي سيطيل بقوة من جودة الحاجز وعمر الخدمة.قوة شفة الصب Henger تتحسن بنسبة 40٪ أعلى من النوع التقليدي.

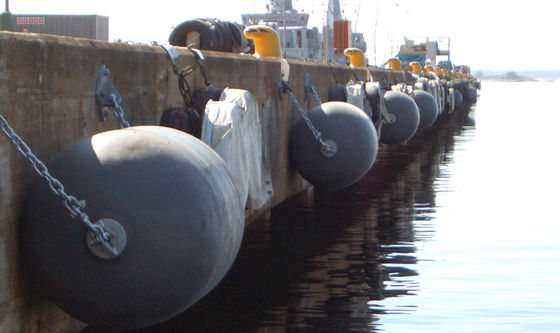

الغرض الأساسي من الحاجز هو تحمل قوة تأثير السفينة عند رسو السفينة ، وترك الرصيف والأشكال الأخرى (مثل عندما تكون السفينة مرتبطة بالسحب) ، وتنقلها إلى هيكل بدن منطقة أكبر.المصدات الخشبية لها تأثير التخزين المؤقت.على الرغم من أن المصدات الفولاذية لها تأثير ضعيف للتخزين المؤقت ، إلا أنها تتمتع بقوة أفضل ويمكن تضمينها في قسم عارضة الهيكل (يجب ضمان قوة اللحام).خاصة بالنسبة للصنادل ذات السطح المفتوح الكبير ، يمكن أن تعوض عن سطح السفينة.إن الافتقار إلى مساحة المقطع العرضي الفعالة يؤدي إلى القوة الطولية.لا يمكن استخدام المواد الفولاذية في مصدات صنادل النفط وناقلات النفط الصغيرة.
عادة ما لا تحتوي السفن البحرية الكبيرة على مصدات.القوارب النهرية ، وقوارب العمل ، والمصدات الدائمة ذات المسار المزدوج ، أحدها يقع في السطح العلوي ، والآخر أعلى قليلاً من خط الماء المصمم
| حجم الحاجز الهوائي 80 ومتطلبات الأداء | ||||
الحجم الاسمي القطر × الطول مم | الضغط الداخلي الأولي كيلو باسكال | امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كج | التسامح ± 10٪ كيلو نيوتن | قيمة مرجعية كيلو باسكال | ||
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| 1350 × 2500 | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
| 3300 × 10600 | 80 | 4281 | 6907 | 208 |
| 4500 × 9000 | 80 | 6633 | 7551 | 192 |
| 4500 × 12000 | 80 | 9037 | 10490 | 202 |
حمولة السفينة (DWT) | سرعة الصعود المفترضة (السيدة) | الطاقة الحركية الفعالة (KN.M) | حجم الحاجز D * L (م) |
| 200000 | 0.15 | 1890 | 3.3 × 6.5 |
| 150000 | 0.15 | 1417 | 3.3 × 6.5 |
| 100000 | 0.15 | 945 | 3.0 × 5.0 |
| 85000 | 0.17 | 1031 | 3.0 × 6.0 |
| 50000 | 0.18 | 680 | 2.5 × 5.5 |
| 40000 | 0.20 | 672 | 2.5 × 5.5 |
| 30000 | 0.22 | 609 | 2.5 × 4.0 |
| 20000 | 0.25 | 525 | 2.5 × 4.0 |
| 15000 | 0.26 | 425 | 2.5 × 4.0 |
| 10000 | 0.28 | 329 | 2.0 × 4.0 |
| 5000 | 0.33 | 228 | 2.0 × 3.5 |
| لسفينة حمولة كبيرة | |||

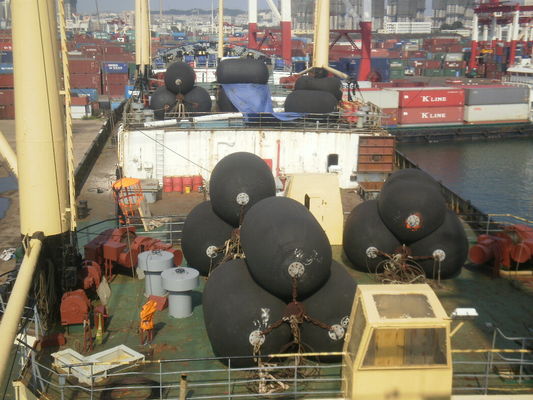

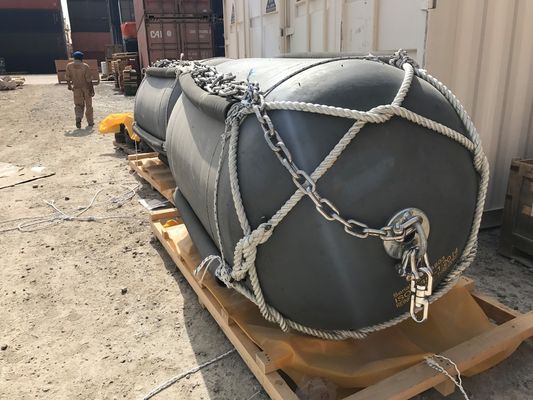

النقل يمكننا أن نأخذ منصة نقل الانكماش ونقل الحاجز بالكامل دون الانكماش وفقًا لمتطلبات العملاء.نضع دائمًا متطلبات العميل أولاً.
1. عندما لا يتم استخدام الحاجز المطاطي الهوائي لفترة طويلة ، يجب غسله وتجفيفه ، وملئه بالهواء المضغوط المناسب ، ووضعه في مكان جاف وبارد وجيد التهوية. يتم الحفاظ على درجة حرارة المخزون عند -15 -40 ℃.
2 - يجب أن يكون مكان تخزين الحاجز بعيدا عن مصدر الحرارة.
3 - يجب ألا تتلامس الرفارف مع الأحماض والقلويات والشحوم والمذيبات العضوية.
4 - عندما لا تكون الرفارف قيد الاستخدام ، يجب عدم تكديسها وعدم تكديسها على قاعدة ba.من أجل إطالة عمر خدمة المصدات المطاطية الهوائية بشكل أفضل ، يوصى بتخزينها بما يتفق بدقة مع التوصيات المذكورة أعلاه.
