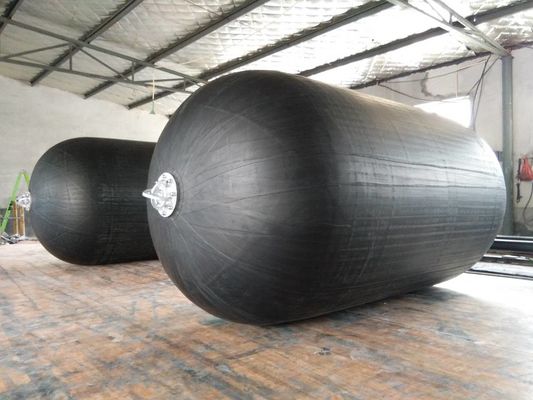

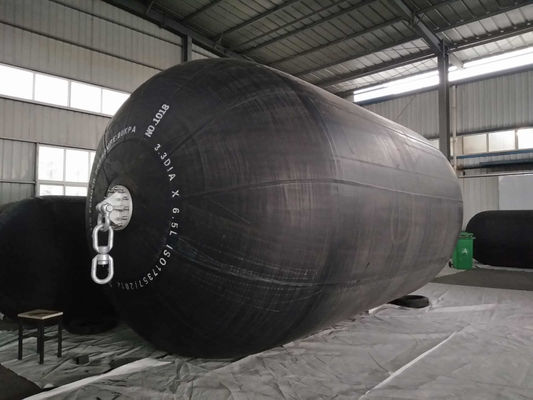

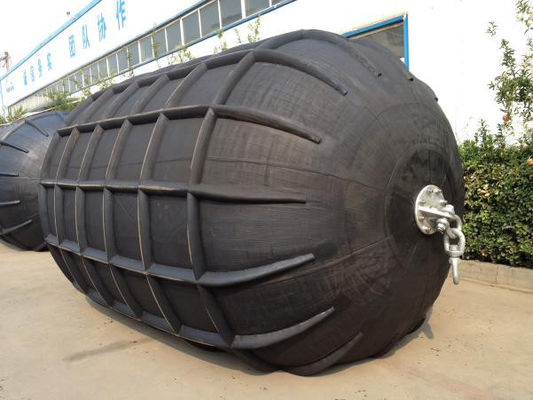

ISO 17357 معيار يوكوهاما نوع رباط درابزين هوائي 1. مقدمة درابزين المطاط الهوائية ♦ التعريف: يستخدم الحاجز المطاطي الهوائي الهواء المضغوط كوسيط عازل ، مما يجعل للسفينة تأثير مضاد للتصادم بشكل أفضل عندما تكون بالقرب من السفينة أو الرصيف. ♦ الهيكل: 1 مطاط خارجي تحمي طبقات المطاط الخارجية التي تغطي الجز...
♦ التعريف:
يستخدم الحاجز المطاطي الهوائي الهواء المضغوط كوسيط عازل ، مما يجعل للسفينة تأثير مضاد للتصادم بشكل أفضل عندما تكون بالقرب من السفينة أو الرصيف.
♦ الهيكل:
1 مطاط خارجي
تحمي طبقات المطاط الخارجية التي تغطي الجزء الخارجي من الحاجز طبقات الحبل والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.هذا المركب لديه قوة شد وتمزق كافية لتحمل أي ظروف الطقس والاستخدام الصعب.اللون القياسي أسود ، لكن الألوان الأخرى متوفرة عند الطلب.
2 مطاط داخلي
بطانة الغشاء المطاطي تسد الهواء المضغوط داخل الرفارف.
3 طبقات من أسلاك الإطارات الاصطناعية للتقوية
طبقات التعزيز ، المصنوعة من سلك إطار اصطناعي شائع الاستخدام في الإطارات ، مرتبة بزوايا مثالية للحفاظ على الضغط الداخلي وتوزيع الضغط بالتساوي مما يوفر تقوية قوية وفعالة.
4 حلقة الديكور
يتم وضع حلقة فولاذية في أحد طرفي الحاجز (أو كلاهما) وتحمل نهاية طبقات الحبل.
5 شفة
شفة فولاذية مثبتة على الحاجز ، والتي يمكن تكييف صمام الهواء أو صمام الأمان معها.
6 صمام أمان
تزود الرفارف التي يبلغ قطرها 2500 مم وأكبر بصمام أمان لتحرير الضغط الداخلي الزائد عند ضغط الرفارف بشكل زائد عن طريق الخطأ.يمكن تجهيز الحاجز الذي يقل قطره عن 2500 مم بصمام أمان إذا لزم الأمر.
7 ملحقات معدنية
جميع الملحقات المعدنية ذات الصلة من المصدات الهوائية ، تشمل الأصفاد ، حلقات السحب ، الدوارات ، شبكة السلسلة ، مصنوعة من الفولاذ المقاوم للصدأ ، وهو مقاوم لتآكل مياه البحر.
♦ السمة:
● مقاومة التآكل الخارجية
● تحمل الضغط
● مقاومة الشيخوخة
● عمر خدمة طويل
● ضيق الهواء الجيد
● سهولة التخزين
● عدم تشوه
● التثبيت البسيط
♦ وظائف وتطبيقات
● مثبتة على رصيف الميناء والرسو للرسو
● مثبتة على ظهر السفينة للرسو
● غرفة تعويم
● لنقل البضائع
● ختم الأنابيب
2. هوائي المعلمة التقنية درابزين المطاط
| حجم الحاجز | مقدار الضغط (60٪) |
وزن نعمينون (كلغ) |
الوزن مع سترة واقية (كلغ) |
||
|
د (مم) |
إل (مم) |
رد فعل (كن) |
امتصاص الطاقة (KNm) |
||
| 500 | 1000 | 64 | 6 | 23 | 35 |
| 600 | 1000 | 74 | 8 | 28 | 40 |
| 700 | 1000 | 137 | 17 | 58 | 52 |
| 1000 | 1500 | 182 | 32 | 82 | 100 |
| 1000 | 2000 | 257 | 45 | 148 | 152 |
| 1200 | 2000 | 297 | 63 | 167 | 200 |
| 1350 | 2500 | 427 | 102 | 220 | 298 |
| 1500 | 2500 | 499 | 134 | 270 | 300 |
| 1500 | 3000 | 579 | 153 | 318 | 450 |
| 1700 | 3000 | 639 | 191 | 380 | 482 |
| 2000 | 3500 | 875 | 308 | 580 | 890 |
| 2000 | 4000 | 1000 | 352 | 680 | 1000 |
| 2500 | 4000 | 1381 | 663 | 1064 | 1180 |
| 2500 | 5500 | 2019 | 1131 | 1268 | 1380 |
| 3000 | 5000 | 2422 | 1357 | 1980 | 2388 |
| 3000 | 6000 | 2906 | 1293 | 2400 | 2690 |
| 3300 | 4500 | 1884 | 1175 | 2380 | 2617 |
| 3300 | 6500 | 3015 | 1814 | 2980 | 3000 |
|
* هناك مصدات قابلة للنفخ بضغط داخلي 0.05Mpa و 0.08Mpa للاختيار ، يرجى الاتصال بمستشار الخدمة لدينا لمزيد من التفاصيل وبأسعار تنافسية. * يمكن تخصيص حجم الحاجز القابل للنفخ وفقًا لمتطلبات العملاء. * يمكن تخصيص جميع الملحقات وفقًا لمتطلبات العملاء أو رسوماتهم. |
|||||
1. امتصاص مضمون للطاقة

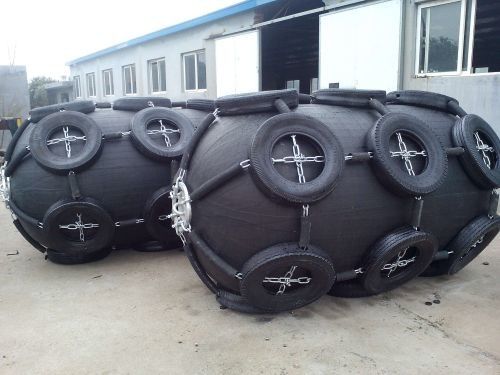

2. سلسلة الإطارات الصافية ونوع الرافعة
3. بنية الجلد السميك
4. حسن الأداء الزاوي
5. ضغط سطحي أقل على الجدار الجانبي للسفن.(تصل القدرة على قبول الضغط السطحي للحاجز إلى 14 طن / م 2).
6. لا يوجد انخفاض في أداء الضغط عند الميل.
7. مناسبة للمناطق ذات المد والجزر الكبيرة أو الصغيرة.
8. مناسبة في الطقس البارد لأن الهواء المضغوط كوسيط التخزين المؤقت.
9. خاصة في رسو السفن الكبيرة الحجم في الأرصفة البحرية والإضاءة.
10. يحافظ على الخلوص الكبير بين البدن والهيكل
1. تثبيت قضيب نفخ
2. قم بإزالة قلب الصمام باستخدام مفتاح الربط
3. ربط تضخم الموصل السريع ، ضغط التضخم 0.05-0.08mpa ، الضغط الموصى به 0.05mpa.
4. الضغط عن طريق المقياس
5. برغي قلب الصمام بالمفتاح
تنتج شركة Henger Shipping Company بشكل أساسي مصدات مطاطية تعمل بالهواء المضغوط (كرة بحرية) وسائد هوائية بحرية ، وعلامات الملاحة البحرية ، وعوامات الإرساء ، وأرصفة الجسر المضادة للتصادم ، وحواجز الحماية الدوارة والمغناطيس القابلة للنفخ لمشاريع البناء.يتم تحديثها وتحسينها باستمرار كل عام.من خلال امتلاك خط إنتاج احترافي طورناه بأنفسنا ، يتم تصدير المنتجات إلى الأسواق المحلية والأجنبية ، والمعدات الميكانيكية المتقدمة والعمليات التقنية ، وإنتاج وسائد هوائية عالية الجودة مع مقاومة التآكل ، ومقاومة الشيخوخة ، وضيق الهواء الجيد ، والقوة العالية ، والعمر التشغيلي الطويل والعالي ضغط التحمل لقد قامت الوسادة الهوائية الآن بإطلاق وإطلاق مشاريع آمنة للسفن العملاقة بحمولتها 60،000 طن ووزنها الساكن أكثر من 10،000 طن.في الوقت نفسه ، يتغلب على عيوب التقييد بشرائح الإطلاق الثابتة عند إصلاح وبناء السفن.مزايا الفوائد الاقتصادية الشاملة العالية.يتم استخدام الوسادة الهوائية على نطاق واسع في الصف العلوي وإطلاق السفن المختلفة ، وكذلك إنقاذ السفن الغارقة وتحريك الأشياء الثقيلة.أدى إطلاق منتجات الوسائد الهوائية ثنائية الغرض عالية القوة إلى حل المشكلات الشائعة المتمثلة في إطلاق وإطلاق المياه في أنواع مختلفة من السفن المسطحة وذات القاعدة الحادة والمتوسطة والصغيرة في الداخل والخارج.
