مصدات تعمل بالهواء المضغوط لقناة قارب مقذوف مصدات تعمل بالهواء المضغوط كبيرة يوكوهاما مقدمة مطاطية تعمل بالهواء المضغوط الغرض الأساسي من الحاجز هو تحمل قوة تأثير السفينة عند رسو السفينة ، وترك الرصيف والأشكال الأخرى (مثل عندما تكون السفينة مرتبطة بالسحب) ، وتنقلها إلى هيكل بدن منطقة أكبر.المصدات الخ...
مصدات تعمل بالهواء المضغوط لقناة قارب مقذوف مصدات تعمل بالهواء المضغوط كبيرة يوكوهاما
مقدمة مطاطية تعمل بالهواء المضغوط
الغرض الأساسي من الحاجز هو تحمل قوة تأثير السفينة عند رسو السفينة ، وترك الرصيف والأشكال الأخرى (مثل عندما تكون السفينة مرتبطة بالسحب) ، وتنقلها إلى هيكل بدن منطقة أكبر.المصدات الخشبية لها تأثير التخزين المؤقت.على الرغم من أن المصدات الفولاذية لها تأثير ضعيف للتخزين المؤقت ، إلا أنها تتمتع بقوة أفضل ويمكن تضمينها في قسم عارضة الهيكل (يجب ضمان قوة اللحام).خاصة بالنسبة للصنادل ذات السطح المفتوح الكبير ، يمكن أن تعوض عن سطح السفينة.إن الافتقار إلى مساحة المقطع العرضي الفعالة يؤدي إلى القوة الطولية.لا يمكن استخدام المواد الفولاذية في مصدات صنادل النفط وناقلات النفط الصغيرة.
عادة ما لا تحتوي السفن البحرية الكبيرة على مصدات.القوارب النهرية ، وقوارب العمل ، والمصدات الدائمة ذات المسار المزدوج ، أحدها يقع في السطح العلوي ، والآخر أعلى قليلاً من خط الماء المصمم
1 مطاط خارجي
تحمي طبقات المطاط الخارجية التي تغطي الجزء الخارجي من الحاجز طبقات الحبل والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.هذا المركب لديه قوة شد وتمزق كافية لتحمل أي ظروف الطقس والاستخدام الصعب.اللون القياسي أسود ، لكن الألوان الأخرى متوفرة عند الطلب.
2 مطاط داخلي
بطانة الغشاء المطاطي تسد الهواء المضغوط داخل الرفارف.
3 طبقات من أسلاك الإطارات الاصطناعية للتقوية
طبقات التعزيز ، المصنوعة من سلك إطار اصطناعي شائع الاستخدام في الإطارات ، مرتبة بزوايا مثالية للحفاظ على الضغط الداخلي وتوزيع الضغط بالتساوي مما يوفر تقوية قوية وفعالة.
4 حلقة الديكور
يتم وضع حلقة فولاذية في أحد طرفي الحاجز (أو كلاهما) وتحمل نهاية طبقات الحبل.

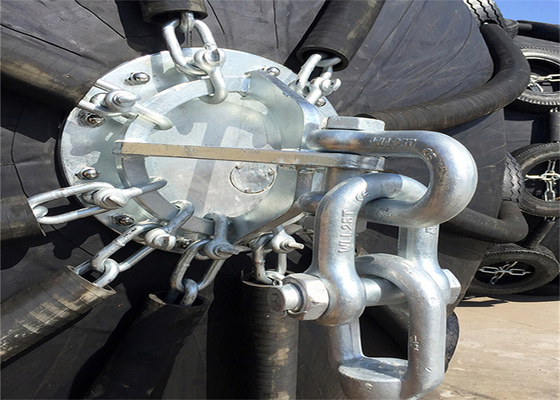

5 شفة
شفة فولاذية مثبتة على الحاجز ، والتي يمكن تكييف صمام الهواء أو صمام الأمان معها.
6 صمام أمان
تزود المصدات التي يبلغ قطرها 2500 مم وأكبر بصمام أمان لإطلاق الضغط الداخلي الزائد عندما يتم ضغط الرفارف بشكل زائد عن طريق الخطأ.يمكن تجهيز الحاجز الذي يقل قطره عن 2500 مم بصمام أمان إذا لزم الأمر.
7 ملحقات معدنية
جميع الملحقات المعدنية ذات الصلة من المصدات الهوائية ، تشمل الأصفاد ، حلقات السحب ، الدوارات ، شبكة السلسلة ، مصنوعة من الفولاذ المقاوم للصدأ ، وهو مقاوم لتآكل مياه البحر.
درابزين المطاط الهوائية المعلمة
| حمولة السفينة (T) | حجم التوصية D × L (م) | نوع السفينة |
| 50 | 0.5 * 1.0 | سفينة صيد |
| 100 | 0.7 * 1.5 ~ 1.0 * 1.5 | سفينة صيد |
| 200 | 1.0 * 1.5 ~ 1.2 * 2.0 | سفينة صيد وسفينة قطر |
| 300-500 | 1.2 * 2.0 ~ 1.5 * 2.5 | سفينة صيد وسفينة قطر |
| 1000 | 1.5 * 2.5 ~ 1.5 * 3.0 | سحب سفينة ، سفينة شحن |
| 3000 | 2.0 * 3.0 ~ 2.0 * 3.5 | سفينة شحن ، سفينة صيد المحيط |
| 10000 | 2.0 * 3.5 ~ 2.5 * 4.0 | سفينة شحن |
| حجم الحاجز الهوائي 80 ومتطلبات الأداء | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كج | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| 1350 × 2500 | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
| 3300 × 10600 | 80 | 4281 | 6907 | 208 |
| 4500 × 9000 | 80 | 6633 | 7551 | 192 |
| 4500 × 12000 | 80 | 9037 | 10490 | 202 |
حول الخدمة:
1. في المستقبل ، سأكون مسؤولاً عن إرساء الأعمال لشركتك ، وسأخدم العملية برمتها بنفسي لتقليل وقت الاتصال.
2. سأضيفك إلى قائمة عملاء VIP لشركتنا ، وسنتعامل مع عملك على أنه محور التركيز في المرة الأولى
