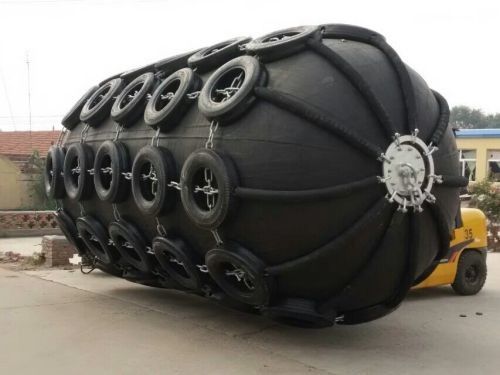

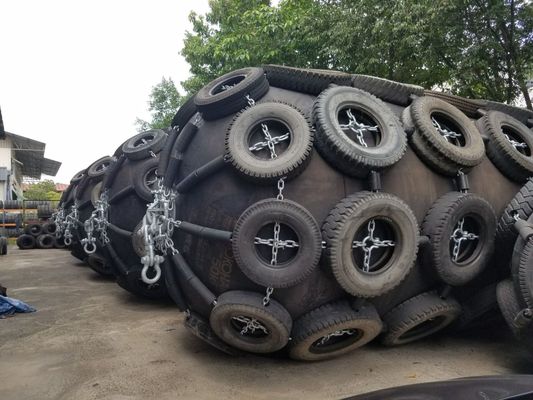

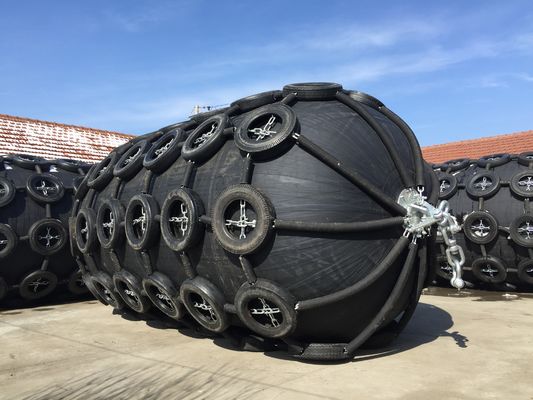

ISO 17357 50KPA / 80KPA يوكوهاما مصدات / مصدات بحرية تعمل بالهواء المضغوط 1. مقدمة عن الحاجز المطاطي الهوائي ♦ التعريف: يستخدم الحاجز المطاطي الهوائي الهواء المضغوط كوسيط عازل ، مما يجعل للسفينة تأثير مضاد للتصادم بشكل أفضل عندما تكون بالقرب من السفينة أو الرصيف. ♦ السمة: ● مقاومة التآكل الخارجية ● ...
♦ التعريف:
يستخدم الحاجز المطاطي الهوائي الهواء المضغوط كوسيط عازل ، مما يجعل للسفينة تأثير مضاد للتصادم بشكل أفضل عندما تكون بالقرب من السفينة أو الرصيف.
♦ السمة:
● مقاومة التآكل الخارجية
● تحمل الضغط
● مقاومة الشيخوخة
● عمر خدمة طويل
● ضيق الهواء الجيد
● سهولة التخزين
● عدم تشوه
● التثبيت البسيط
♦ وظائف وتطبيقات
● مثبتة على رصيف الميناء والرسو للرسو
● مثبتة على ظهر السفينة للرسو
● غرفة تعويم
● لنقل البضائع
● ختم الأنابيب
| متطلبات الأداء وحجم الحاجز الهوائي | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كيلوجول | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1200 × 2000 | 50 | 63 | 297 | 126 |
| ١٣٥٠ × ٢٥٠٠ | 50 | 102 | 427 | 130 |
| 1500 × 3000 | 50 | 153 | 579 | 132 |
| 1700 × 3000 | 50 | 191 | 639 | 128 |
| 2000 × 3500 | 50 | 308 | 875 | 128 |
| 2500 × 4000 | 50 | 663 | 1381 | 137 |
| 2500 × 5500 | 50 | 943 | 2019 | 148 |
| 3300 × 4500 | 50 | 1175 | 1884 | 130 |
| 3300 × 6500 | 50 | 1814 | 3015 | 146 |
| 3300 × 10600 | 50 | 3067 | 5257 | 158 |
| 4500 × 9000 | 50 | 4752 | 5747 | 146 |
| 4500 × 12000 | 50 | 6473 | 7984 | 154 |
| حجم الحاجز الهوائي 80 ومتطلبات الأداء | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كيلوجول | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| ١٣٥٠ × ٢٥٠٠ | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
| 3300 × 10600 | 80 | 4281 | 6907 | 208 |
| 4500 × 9000 | 80 | 6633 | 7551 | 192 |
| 4500 × 12000 | 80 | 9037 | 10490 | 202 |
* متوفر بأحجام مختلفة ، أقطار تتراوح من 500 مم إلى 4500 مم وطول يتراوح من 500 مم إلى 12000 مم
* أنواع كثيرة من الألوان ، أسود ، أبيض حليبي ، مستوى السفينة الحربية رمادي ، برتقالي أحمر ، أزرق
* مكون من طبقة داخلية من المطاط وطبقة من السلك المقوى وطبقة خارجية من المطاط
* تم اختباره بشكل شامل لمخالفات المواد والضغط الهيدروستاتيكي
* تم تقييمه بشكل صحيح للأداء الزاوي والمتانة
* تم تمييزه بوضوح بكل أنواع التعريف ذات الصلة
* استكمال بشهادة حديثة
1 الأمان والموثوقية
تصنع مصدات Henger الهوائية المطاطية من المطاط الطبيعي ، وعدة طبقات من حبال الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.
2 تصميم صمام أمان فعال حاصل على براءة اختراع
تم تجهيز جميع مصدات Henger الهوائية المطاطية بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
3 لا تدهور أو تباين في الأداء
تستخدم مصدات Henger الهوائية المطاطية مرونة الهواء الانضغاطية ، وبالتالي فإن تدهور الأداء بسبب التعب غائب.
4 مزايا الرسو المائل
مصدات مطاطية تعمل بالهواء المضغوط من Henger ، لا ينخفض امتصاص الطاقة عند الضغط المائل حتى 15 درجة.
1. ناقلات النفط والغاز
2. العبارات السريعة وأوعية الألمنيوم
3. المنشآت المؤقتة والدائمة
4. الاستجابة السريعة وحالات الطوارئ
5. في الموانئ ذات التغيرات الشديدة في المد والجزر
6. لعمليات أخف من سفينة إلى سفينة
7. لجميع السفن البحرية بسبب انخفاض ضغط بدن السفينة وميزة الزيادة المتناسبة في قوة التفاعل وامتصاص الطاقة

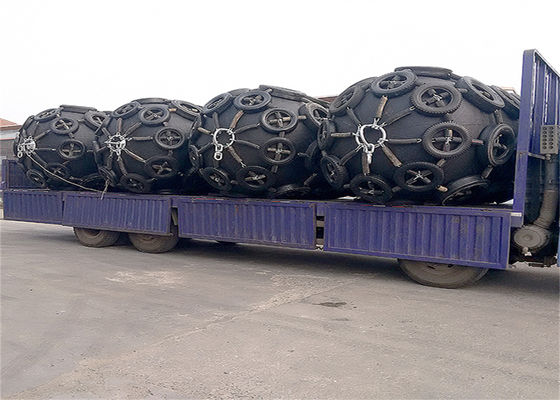

النقل يمكننا أن نأخذ منصة نقل الانكماش ونقل الحاجز بالكامل دون الانكماش وفقًا لمتطلبات العملاء.نضع دائمًا متطلبات العميل أولاً.
1. عندما لا يتم استخدام الحاجز المطاطي الهوائي لفترة طويلة ، يجب غسله وتجفيفه ، وتعبئته بالهواء المضغوط المناسب ، ووضعه في مكان جاف وبارد وجيد التهوية. يتم الحفاظ على درجة حرارة المخزون عند -15 -40 ℃.
2 - مكان تخزين الحاجز يجب أن يكون بعيدا عن مصدر الحرارة.
3 - عدم ملامسة الرفارف للأحماض والقلويات والشحوم والمذيبات العضوية.
4 - عندما لا تكون الرفارف قيد الاستخدام ، يجب عدم تكديسها وعدم تكديسها على قاعدة ba.من أجل إطالة عمر خدمة المصدات المطاطية الهوائية بشكل أفضل ، يوصى بتخزينها بما يتفق بدقة مع التوصيات المذكورة أعلاه.
تبلغ فترة ضمان منتج Henger 24 شهرًا ، ولا يمكن للمورد العادي الوصول إلى مثل هذا الوقت الطويل ، وهو أيضًا الثقة التي نتمتع بها وعملائنا في منتجات المصنع.
خدمة ما بعد البيع ، نحن متواجدون على الإنترنت على مدار 24 ساعة في اليوم ، وطالما كانت لديك أسئلة ، سنكون هناك دائمًا ، وسيكون هناك موظفون محترفون للإجابة على أسئلتك وتزويدك بالدعم الفني.
النقل يمكننا أن نأخذ منصة نقل الانكماش ونقل الحاجز بالكامل دون الانكماش وفقًا لمتطلبات العملاء.نضع دائمًا متطلبات العميل أولاً.
