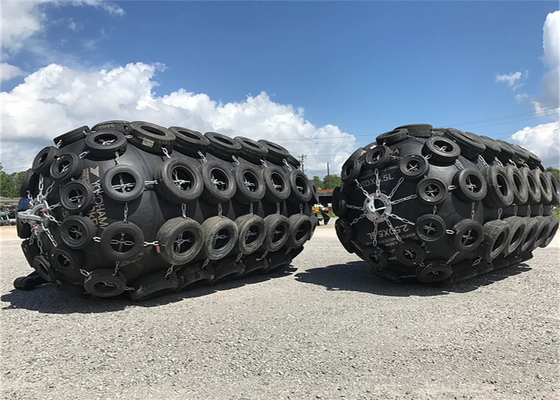

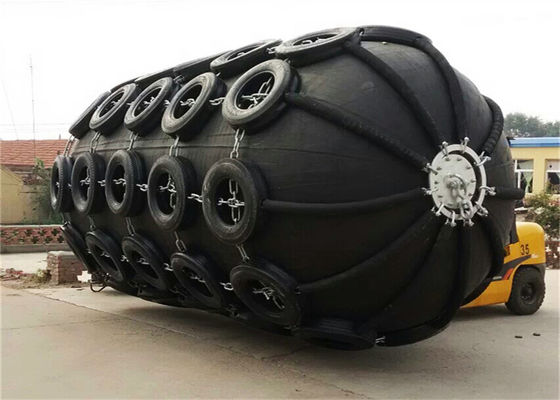

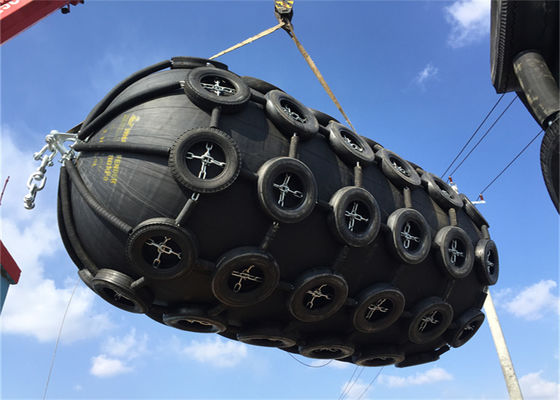

مصدات بحرية تعمل بالهواء المضغوط متينة للاستخدام / مصدات يوكوهاما ISO 17357 1. درابزين المطاط الهوائية مقدمة 1 مطاط خارجي تحمي طبقات المطاط الخارجية التي تغطي الجزء الخارجي من الحاجز طبقات الحبل والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.هذا المركب لديه قوة شد وتمزق كافية لتحمل أي ظروف الطقس و...
1. درابزين المطاط الهوائية مقدمة
1 مطاط خارجي
تحمي طبقات المطاط الخارجية التي تغطي الجزء الخارجي من الحاجز طبقات الحبل والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.هذا المركب لديه قوة شد وتمزق كافية لتحمل أي ظروف الطقس والاستخدام الصعب.اللون القياسي أسود ، لكن الألوان الأخرى متوفرة عند الطلب.
2 مطاط داخلي
بطانة الغشاء المطاطي تسد الهواء المضغوط داخل الرفارف.
3 طبقات من أسلاك الإطارات الاصطناعية للتقوية
طبقات التعزيز ، المصنوعة من أسلاك الإطارات الاصطناعية التي يشيع استخدامها في الإطارات ، مرتبة في زوايا مثالية للحفاظ على الضغط الداخلي وتوزيع الضغط بالتساوي مما يوفر تقوية قوية وفعالة.
4 حلقة الديكور
يتم وضع حلقة فولاذية في أحد طرفي الحاجز (أو كلاهما) وتحمل نهاية طبقات الحبل.
5 شفة
شفة فولاذية مثبتة على الحاجز ، والتي يمكن تكييف صمام الهواء أو صمام الأمان معها.
6 صمام أمان
يجب أن تكون المصدات التي يبلغ قطرها 2500 مم وأكبر مزودة بصمام أمان لتحرير الضغط الداخلي الزائد عندما يتم ضغط الرفارف بشكل زائد عن طريق الخطأ.يمكن تجهيز الحاجز الذي يقل قطره عن 2500 مم بصمام أمان إذا لزم الأمر.
7 ملحقات معدنية
جميع الملحقات المعدنية ذات الصلة من المصدات الهوائية ، بما في ذلك الأغلال ، وحلقات السحب ، والدوران ، وشبكة السلسلة ، مصنوعة من الفولاذ المقاوم للصدأ ، وهو مقاوم لتآكل مياه البحر.
| متطلبات الأداء وحجم الحاجز الهوائي | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كج | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1200 × 2000 | 50 | 63 | 297 | 126 |
| 1350 × 2500 | 50 | 102 | 427 | 130 |
| 1500 × 3000 | 50 | 153 | 579 | 132 |
| 1700 × 3000 | 50 | 191 | 639 | 128 |
| 2000 × 3500 | 50 | 308 | 875 | 128 |
| 2500 × 4000 | 50 | 663 | 1381 | 137 |
| 2500 × 5500 | 50 | 943 | 2019 | 148 |
| 3300 × 4500 | 50 | 1175 | 1884 | 130 |
| 3300 × 6500 | 50 | 1814 | 3015 | 146 |
| 3300 × 10600 | 50 | 3067 | 5257 | 158 |
| 4500 × 9000 | 50 | 4752 | 5747 | 146 |
| 4500 × 12000 | 50 | 6473 | 7984 | 154 |
| حجم الحاجز الهوائي 80 ومتطلبات الأداء | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كج | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| 1350 × 2500 | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
| 3300 × 10600 | 80 | 4281 | 6907 | 208 |
| 4500 × 9000 | 80 | 6633 | 7551 | 192 |
| 4500 × 12000 | 80 | 9037 | 10490 | 202 |
تصميم فريد لمصدات المطاط الهوائية Henger
صمام أمان حماية نشط ، جميع الرفارف مجهزة بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
إنه تصميم حاصل على براءة اختراع يمكن أن يتجنب انفجار المصدات من الاصطدام وتضخم الهواء.
Henger Flange هي صب الحديد المقاوم للتآكل مع طلاء مجلفن مضاد للتآكل ، والذي سيطيل بقوة من جودة الحاجز وعمر الخدمة.قوة شفة الصب Henger تتحسن بنسبة 40٪ أعلى من النوع التقليدي.
1 الأمان والموثوقية
تصنع مصدات Henger الهوائية المطاطية من المطاط الطبيعي ، وعدة طبقات من حبال الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.
2 تصميم صمام أمان فعال حاصل على براءة اختراع
تم تجهيز جميع مصدات Henger الهوائية المطاطية بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
3 لا تدهور أو تباين في الأداء
تستخدم مصدات Henger الهوائية المطاطية مرونة الهواء الانضغاطية ، وبالتالي فإن تدهور الأداء بسبب التعب غائب.
4 مزايا الرسو المائل
مصدات مطاطية تعمل بالهواء المضغوط من Henger ، لا ينخفض امتصاص الطاقة عند الضغط المائل حتى 15 درجة.
هناك نوعان نموذجيان للتثبيت: عملية الشحن والسفينة إلى الإرساء.
أ.سفينة لشحن العملية
بشكل عام ، هناك نقطتا اتصال كافية لسفينة الخدمة الخفيفة لشحنها.ولكن يجب استخدام حاجز مطاطي هوائي إضافي واحد أو اثنين كمصد أولي لامتصاص طاقة الرسو لسفينة الخدمة الشاقة للشحن ، والحفاظ على مسافة مناسبة بين سفينتين.وفي الوقت نفسه ، يمكن تعليق اثنين أو أكثر من المصدات الصغيرة الحجم على بدن السفينة كالصراع الثانوي.
ب.عملية رصيف السفينة
غالبًا ما تستخدم المصدات الهوائية للسفينة في الرصيف بسبب أدائها الممتاز.يتم تثبيت المصدات الهوائية برصيف بواسطة سلسلة الشد والأصفاد.وفي الوقت نفسه ، يمكن أن تطفو الحاجز الهوائي على سطح الماء حسب تغير المد.
النقل يمكننا أن نأخذ منصة نقل الانكماش ونقل الحاجز بالكامل دون الانكماش وفقًا لمتطلبات العملاء.نضع دائمًا متطلبات العميل أولاً.
1. عندما لا يتم استخدام الحاجز المطاطي الهوائي لفترة طويلة ، يجب غسله وتجفيفه ، وملئه بالهواء المضغوط المناسب ، ووضعه في مكان جاف وبارد وجيد التهوية. يتم الحفاظ على درجة حرارة المخزون عند -15 -40 ℃.
2 - يجب أن يكون المكان الذي يتم فيه تخزين الحاجز بعيدًا عن مصدر الحرارة.
3 - لا تتلامس الرفارف مع الأحماض والقلويات والشحوم والمذيبات العضوية.
4 - عندما لا تكون الرفارف قيد الاستخدام ، يجب عدم تكديسها وعدم تكديسها على قاعدة ba.من أجل إطالة عمر خدمة المصدات المطاطية الهوائية بشكل أفضل ، يوصى بتخزينها بما يتفق بدقة مع التوصيات المذكورة أعلاه.
تبلغ فترة ضمان منتج Henger 24 شهرًا ، ولا يمكن للمورد العادي الوصول إلى مثل هذا الوقت الطويل ، وهو أيضًا الثقة التي نتمتع بها وعملائنا في منتجات المصنع.
خدمة ما بعد البيع ، نحن متواجدون على الإنترنت على مدار 24 ساعة في اليوم ، وطالما كانت لديك أسئلة ، سنكون هناك دائمًا ، وسيكون هناك موظفون محترفون للإجابة على أسئلتك وتقديم الدعم الفني لك.
النقل يمكننا أن نأخذ منصة نقل الانكماش ونقل الحاجز بالكامل دون الانكماش وفقًا لمتطلبات العملاء.نضع دائمًا متطلبات العميل أولاً.
