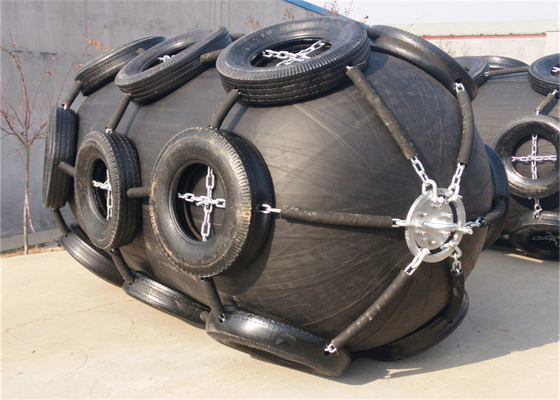

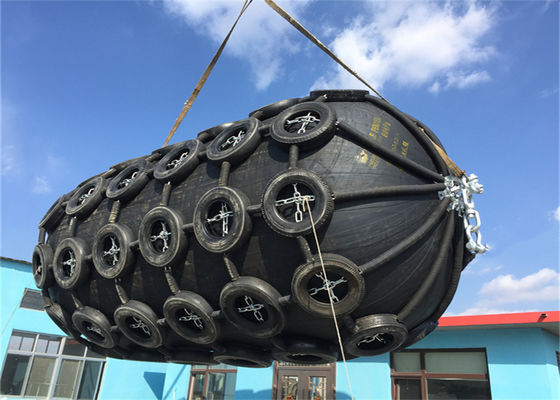

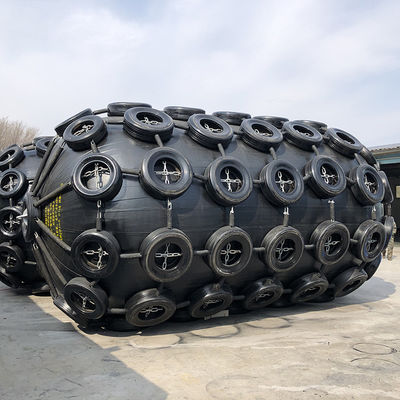

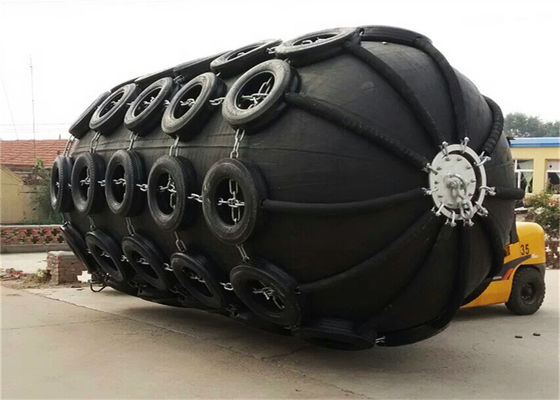

ISO17357 درابزين مطاطي هوائي بحري قياسي مع CTN مقدمة الحاجز المطاطي الهوائي هو نوع واحد من معدات إرساء السفن والتوسيد والحماية ، والتي تستخدم الهواء المضغوط كوسيط عازل لمنع الاصطدام عندما تكون السفينة راسية.الحاجز المطاطي الهوائي أكثر اقتصادا ودائمًا من الحاجز المطاطي العادي ، لذلك فهو أكثر شيوعًا و...
الحاجز المطاطي الهوائي هو نوع واحد من معدات إرساء السفن والتوسيد والحماية ، والتي تستخدم الهواء المضغوط كوسيط عازل لمنع الاصطدام عندما تكون السفينة راسية.الحاجز المطاطي الهوائي أكثر اقتصادا ودائمًا من الحاجز المطاطي العادي ، لذلك فهو أكثر شيوعًا واستخدامًا على نطاق واسع.
| حجم الحاجز الهوائي ومتطلبات الأداء | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كيلوجول | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1200 × 2000 | 50 | 63 | 297 | 126 |
| ١٣٥٠ × ٢٥٠٠ | 50 | 102 | 427 | 130 |
| 1500 × 3000 | 50 | 153 | 579 | 132 |
| 1700 × 3000 | 50 | 191 | 639 | 128 |
| 2000 × 3500 | 50 | 308 | 875 | 128 |
| 2500 × 4000 | 50 | 663 | 1381 | 137 |
| 2500 × 5500 | 50 | 943 | 2019 | 148 |
| 3300 × 4500 | 50 | 1175 | 1884 | 130 |
| 3300 × 6500 | 50 | 1814 | 3015 | 146 |
| 3300 × 10600 | 50 | 3067 | 5257 | 158 |
| 4500 × 9000 | 50 | 4752 | 5747 | 146 |
| 4500 × 12000 | 50 | 6473 | 7984 | 154 |
| حجم الحاجز الهوائي 80 ومتطلبات الأداء | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كيلوجول | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| ١٣٥٠ × ٢٥٠٠ | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
| 3300 × 10600 | 80 | 4281 | 6907 | 208 |
| 4500 × 9000 | 80 | 6633 | 7551 | 192 |
| 4500 × 12000 | 80 | 9037 | 10490 | 202 |
1. ناقلة نفط خام كبيرة ، VLCC
2. سفينة حاويات
3. منصة مهمة بحرية في البحر
4. حوض بناء كبير ورصيف
5. سفينة كبيرة وسفينة سياحية
6. رصيف ميناء الجيش
7. رصيف جسر كبير
1. السلامة والموثوقية
يتم تصنيع الحاجز المطاطي للقارب من عدة طبقات من حبال الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.تم تجهيز المصدات كبيرة الحجم بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
2. لا تدهور أو تباين في الأداء
تستخدم الحاجز المطاطي للقارب مرونة الهواء الانضغاطية ، وبالتالي لا يوجد تدهور في الأداء بسبب التعب.
3. مزايا الرسو المائل
الحاجز المطاطي للقارب ، لا ينخفض امتصاص الطاقة عند الضغط المائل حتى 15 درجة.
4. نظام التكلفة الأكثر تنافسية
يوفر استخدام المرونة الانضغاطية للهواء ضغطًا سطحيًا موحدًا تمامًا عند التلامس ، مما يجعل الحاجز المطاطي للقارب مثاليًا.الضغط السطحي لحاجز المطاط القارب يساوي ضغط الهواء الداخلي.نظرًا لخصائص الضغط السطحي المنخفض والموحد ، فإن مصدات Henger الهوائية المطاطية تحظى بشعبية في محطات سفن LNG.
5. قوة رد الفعل الناعم لهيكل السفن والمراكب الصغيرة
لا تزيد قوة رد فعل المصدات المطاطية الهوائية من Henger بشكل حاد ، حتى في ظل ظروف الحمل الزائدة.لذلك ، فإن الحاجز المطاطي للقارب يعمل بشكل جيد في مثل هذه الحالات ، ويحمي السفن ومرافق الإرساء.
6. قوات الرسو السفلية في ظل الظروف الجوية القاسية
لا تصل قوة رد الفعل وانحراف الحاجز المطاطي للقارب بسهولة إلى الحد الأقصى لأن قوة التفاعل تزداد ببطء ويكون الانحراف المسموح به واسعًا.وبالتالي ، فإن المصدات المطاطية الهوائية من Henger تحمي السفن ومرافق الإرساء بأمان حتى في ظل الطقس القاسي.
النقل يمكننا أن نأخذ منصة نقل الانكماش ونقل الحاجز بالكامل دون الانكماش وفقًا لمتطلبات العملاء.نضع دائمًا متطلبات العميل أولاً.
