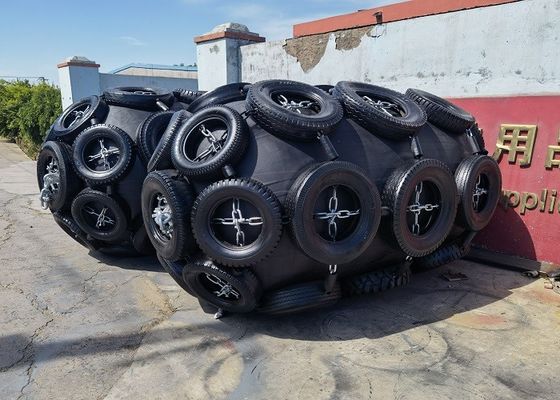

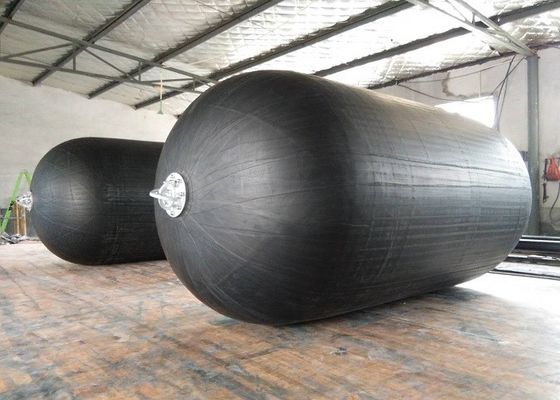

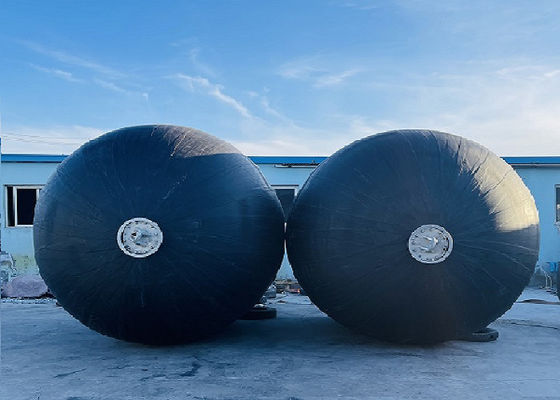

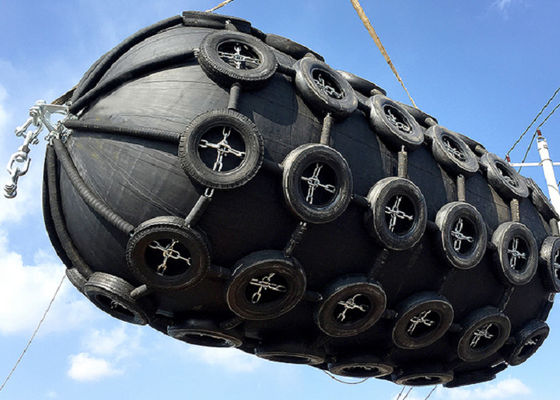

ISO17357 قياسي STS يوكوهاما نوع درابزين مطاطي هوائي حسب الطلب الحجم
1. مقدمة درابزين المطاط الهوائية
ما هو الحاجز المطاطي الهوائي؟
تم تطوير "Yokohama Type Pneumatic Rubber Fender" في عام 1958. يرتبط التقدم المحرز في تطوير مثل هذه الرفارف المطاطية الهوائية العائمة ارتباطًا وثيقًا بتقدم وتطوير تكنولوجيا السفن ، ويجب أن تتعامل باستمرار مع ناقلات النفط الأكبر حجمًا بشكل تدريجي مثل VLCC و ULCC وناقلات الغاز الكبيرة وناقلات السوائب والهياكل العائمة.تُستخدم المصدات الهوائية العائمة في جميع أنحاء العالم لعمليات النقل من سفينة إلى سفينة (STS) والمحطات ولجميع أنواع السفن.منذ إنشائها حتى اليوم ، تم توفير أكثر من ملايين المصدات في جميع أنحاء العالم لعمليات الشحن من السفينة إلى السفينة ومن السفينة إلى الرصيف (STD) التي تخدم عملائنا الكرام.تلعب هذه المصدات دورًا مهمًا في التشغيل الآمن لرسو السفن ورسوها
ما هو الحاجز المطاطي الهوائي؟
| متطلبات الأداء وحجم الحاجز الهوائي | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كج | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1200 × 2000 | 50 | 63 | 297 | 126 |
| ١٣٥٠ × ٢٥٠٠ | 50 | 102 | 427 | 130 |
| 1500 × 3000 | 50 | 153 | 579 | 132 |
| 1700 × 3000 | 50 | 191 | 639 | 128 |
| 2000 × 3500 | 50 | 308 | 875 | 128 |
| 2500 × 4000 | 50 | 663 | 1381 | 137 |
| 2500 × 5500 | 50 | 943 | 2019 | 148 |
| 3300 × 4500 | 50 | 1175 | 1884 | 130 |
| 3300 × 6500 | 50 | 1814 | 3015 | 146 |
| 3300 × 10600 | 50 | 3067 | 5257 | 158 |
| 4500 × 9000 | 50 | 4752 | 5747 | 146 |
| 4500 × 12000 | 50 | 6473 | 7984 | 154 |
| حجم الحاجز الهوائي 80 ومتطلبات الأداء | ||||
|
الحجم الاسمي القطر × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) | قوة رد الفعل عند انحراف GEA (R) | ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كج | التسامح ± 10٪ كيلو نيوتن |
قيمة مرجعية كيلو باسكال |
||
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| ١٣٥٠ × ٢٥٠٠ | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
| 3300 × 10600 | 80 | 4281 | 6907 | 208 |
| 4500 × 9000 | 80 | 6633 | 7551 | 192 |
| 4500 × 12000 | 80 | 9037 | 10490 | 202 |
تصميم فريد من نوعه لمصدات المطاط الهوائية Henger
صمام أمان حماية نشط ، جميع الرفارف مجهزة بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
إنه تصميم حاصل على براءة اختراع يمكن أن يتجنب انفجار المصدات من الاصطدام وتضخم الهواء.
Henger Flange هي صب الحديد المقاوم للتآكل مع طلاء مجلفن مضاد للتآكل ، والذي سيطيل بقوة من جودة الحاجز وعمر الخدمة.قوة شفة الصب Henger تتحسن بنسبة 40٪ أعلى من النوع التقليدي.
تصميم فريد من نوعه لمصدات المطاط الهوائية Henger
صمام أمان حماية نشط ، جميع الرفارف مجهزة بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.
إنه تصميم حاصل على براءة اختراع يمكن أن يتجنب انفجار المصدات من الاصطدام وتضخم الهواء.
Henger Flange هي صب الحديد المقاوم للتآكل مع طلاء مجلفن مضاد للتآكل ، والذي سيطيل بقوة من جودة الحاجز وعمر الخدمة.قوة شفة الصب Henger تتحسن بنسبة 40٪ أعلى من النوع التقليدي.
هناك نوعان نموذجيان للتثبيت: عملية الشحن والسفينة إلى الإرساء.
أ.سفينة لشحن العملية
بشكل عام ، هناك نقطتا اتصال كافية لسفينة الخدمة الخفيفة لشحنها.ولكن يجب استخدام حاجز مطاطي هوائي إضافي 1 أو 2 كمصد أساسي لامتصاص طاقة الرسو لسفينة الخدمة الشاقة للشحن ، والحفاظ على مسافة مناسبة بين سفينتين.وفي الوقت نفسه ، يمكن تعليق اثنين أو أكثر من المصدات الصغيرة الحجم على بدن السفينة كالصراع الثانوي.
ب.عملية رصيف السفينة
غالبًا ما تستخدم المصدات الهوائية للسفينة في الرصيف بسبب أدائها الممتاز.يتم تثبيت الرفارف الهوائية مع رصيف بواسطة سلسلة الشد والأصفاد.وفي الوقت نفسه ، يمكن أن تطفو الحاجز الهوائي على سطح الماء حسب تغير المد.
النقل يمكننا أن نأخذ منصة نقل الانكماش ونقل الحاجز بالكامل دون الانكماش وفقًا لمتطلبات العملاء.نضع دائمًا متطلبات العميل أولاً.
1. عندما لا يتم استخدام الحاجز المطاطي الهوائي لفترة طويلة ، يجب غسله وتجفيفه ، وملئه بالهواء المضغوط المناسب ، ووضعه في مكان جاف وبارد وجيد التهوية. يتم الحفاظ على درجة حرارة المخزون عند -15 -40 ℃.
2 - يجب أن يكون مكان تخزين الحاجز بعيدا عن مصدر الحرارة.
3 - لا تتلامس الرفارف مع الأحماض والقلويات والشحوم والمذيبات العضوية.
4 - عندما لا تكون الرفارف قيد الاستخدام ، يجب عدم تكديسها وعدم تكديسها على قاعدة ba.من أجل إطالة عمر خدمة المصدات المطاطية الهوائية بشكل أفضل ، يوصى بتخزينها بما يتفق بدقة مع التوصيات المذكورة أعلاه.
تبلغ فترة ضمان منتج Henger 24 شهرًا ، ولا يمكن للمورد العادي الوصول إلى مثل هذا الوقت الطويل ، وهو أيضًا الثقة التي نتمتع بها وعملائنا في منتجات المصنع.
خدمة ما بعد البيع ، نحن متواجدون على الإنترنت على مدار 24 ساعة في اليوم ، وطالما كانت لديك أسئلة ، سنكون هناك دائمًا ، وسيكون هناك موظفون محترفون للإجابة على أسئلتك وتقديم الدعم الفني لك.
النقل يمكننا أن نأخذ منصة نقل الانكماش ونقل الحاجز بالكامل دون الانكماش وفقًا لمتطلبات العملاء.نضع دائمًا متطلبات العميل أولاً.
